Резьбонарезной станок МЗК-95У

Электромеханический резьбонарезной станок МЗК-95У высокой производительности предназначен для автоматического нарезания резьб на водопроводных и газовых трубах:

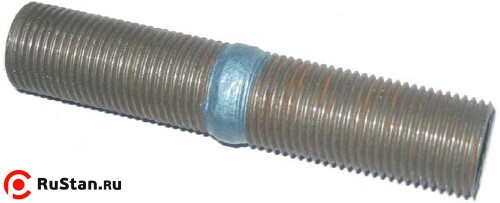

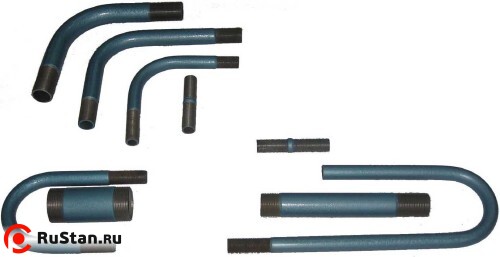

• трубной цилиндрической резьбы на водогазопроводных трубах ГОСТ 3262-75 диаметром 1/2" - 2" дюймов(21-60 мм), из углиродистой (черной) и оцинкованной стали любой марки;
• метрической резьбы любого диаметра от М20 до М60, шаг резьбы от 1 до 2 мм, на круглом прокате, болтах и трубах диаметром от 20 до 60 мм, из углеродистых оцинкованных и коррозийно-стойких (нержавеющих)сталей любой марки;
• для снятия внутренней фаски и удаления грата(заусенцев) с внутренней поверхности трубы.

Станок оснащен 3-х ступенчатой коробкой скоростей, системой охлаждения, зенкером тисками (для прочной фиксации заготовок). Обеспечивает качественное нарезание резьбы, согласно ГОСТ 6357-81. Укомплектован универсальной открывающейся головкой на все виды резьбы и набором гребенок тангенциального типа для трубной цилиндрической резьбы.

По заказу дополнительно поставляются резьбонарезные гребенки для метрической резьбы. Механизм прост в эксплуатации. Короткое время переналадки, быстрая работа при штучном и серийном производстве (средняя производительность при максимальной длине нарезаемой резьбы - 450 заготовок за смену).

Станок устанавливается на съемную подставку, но может располагаться непосредственно на верстаке.

Преимущества резьбонарезного станка МЗК-95

При выборе резьбонарезного инструмента необходимо учитывать такие параметры как диаметр обрабатываемой детали, вид резьбы – внутренней или наружной, производительность, вес оборудования и т.д.

Резьбонарезные станки – это профессиональный инструмент повышенной точности для создания резьбы. Он оснащен различными устройствами, необходимыми для зажима и удержания деталей, автоматической подачи масла, редукторной частью и коробкой скоростей, градоснимателем – для снятия фаски с торца трубы, станиной и т.д. Применяются в инструментальной и приборостроительной, электротехнической и авиационной промышленности, а также широко используются при сантехнических работах в части обработке металла.

Для обеспечения высокого качества резьбы следует использовать профессиональный резьбонарезной инструмент, включающий в себя резьбонарезные, резьбофрезерные, гайконарезные, резьбо- и червячно-шлифовальные станки. Для обработки различных видов резьбы применяются подходящие способы обработки, а также резьбонарезной инструмент и резьбонарезные станки. Для создания наружной резьбы на нашем оборудовании используются резьбовые резцы (гребенки). Резцы (гребенки) крепятся в кулачках резьбонарезной головки ГУ-1 (токарного типа), и в зависимости от настройки регулируется шаг и глубина резьбы на различных диаметрах труб и круглого проката.

Еще одним из важнейших отличий в принципе производительности и качестве резьбонарезного оборудования – это вращается ли заготовка, или заготовка находиться в неподвижном состоянии, а вращается универсальная головка, на которой и закреплены резцы (гребенки). Последний вариант дает много преимуществ, как в качестве нарезаемой резьбы, скоростных параметров и технологичности нарезаемой резьбы, т.е. безотходность производства – Вам не придется отказываться от нестандартных труб. На резьбонарезном станке МЗК-95У разработана и используется универсальная вращающаяся головка токарного типа, позволяющая нарезать резьбы даже на не совсем ровных трубах или круглом прокате.

МЗК-95У смело можно отнести к высокопроизводительным резьбонарезным станкам, что подтверждает его многолетнее использование как на строительных площадках, так и в ремонтных мастерских. Так же станок просто не заменим для сантехнических работ при обслуживание коммунальных городских хозяйств.

Резьбонарезной станок МЗК-95У. прост в эксплуатации и не требует специальной подготовки, достаточно лишь пройти инструктаж и руководствоваться методикой работы описанной в паспорте, а наличие 3-х скоростей работы станка всегда позволят Вам подобрать для себя оптимальный режим нарезания резьбы, сочетая как производительность при выпуске деталей так и необходимое качество резьбы, учитывая диаметр самой заготовки.

Технические характеристики резьбонарезного станка МЗК-95У

Характеристика	Значение
Параметры нарезаемой резьбы:
трубная цилиндрическая ф, мм/ шаг резьбы, мм	21 — 60/1,8 — 2,3
метрическая ф,мм / шаг резьбы, мм	М20-М60/1; 1,25; 1,5; 1,75; 2
максимальная длина нарезаемой резьбы, мм	120
Скорость обработки заготовок:
при нарезании трубной резьбы, мм/мин	138, 207, 288
при нарезании метрической резьбы, мм/мин	120, 180, 320
Частота вращения шпинделя, об/мин	60, 90, 160
Мощность двигателя, кВт	2,2
Габариты станка без подставки, мм	1200/800/670
Габариты станка с подставкой, мм	1200/800/1370
Масса МЗК-95У станка без подставки, кг	300
Масса МЗК-95У станка с подставкой, кг	335

Дюймы	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
мм.	21,3	26,8	33,5	42,3	48	60
