Вертикально-фрезерный консольный станок ВМ127М

Российский вертикально-фрезерный консольный ВМ127М является аналогом станков 6Р13, 6Т13, FSS450R и предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов и сплавов торцевыми, концевыми, цилиндрическими, радиусными и другими фрезами.

На станке ВМ127М можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки и т.д.

Принципиальные изменения произошедшие с конструкцией станка ВМ127М в 2012г.

• Изменена конструкция вертикальных направляющих станины с профиля «Ласточкин хвост» на П-образный профиль, что позволило увеличить массу обрабатываемой детали до 800 кг

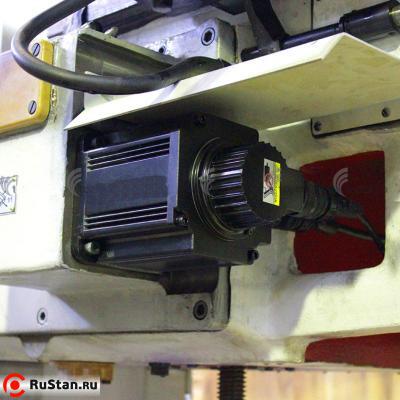

• Заменена механическая коробка подач на бесступенчатое регулирование (Серводигатель), для более точной и быстрой настройки режимов резания, и повышению производительности обработки.
• При изготовлении станка с устройством цифровой индикации заменены комплектующие на импортного производителя с использованием магнитных линеек вместо оптических.

Мощный привод главного движения и тщательно подобранные передаточные отношения обеспечивают оптимальные режимы обработки при различных условиях резания и полное использование возможностей режущего инструмента.

Техническая характеристика и жесткость станка позволяет полностью использовать возможности быстрорежущего и твердосплавного инструмента.

По отдельному заказу за дополнительную плату станок ВМ127М может быть оснащен комплектом дополнительных принадлежностей 127-13 .

Простота обслуживания и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве.

Прямоугольные направляющие консоли, пришедшие на смену направляющим типа "ласточкин хвост", увеличили жесткость конструкции станка и позволили увеличить масса обрабатываемых деталей до 800 кг.

Автоматическая система смазки узлов обеспечивает неприхотливость и надежность станка в самых жестких условиях эксплуатации.

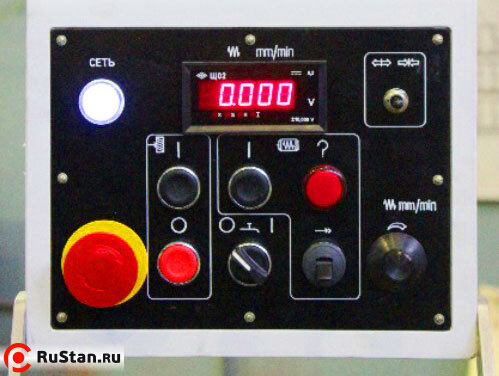

Станок ВМ127М за доп. плату комплектуется устройством цифровой индикации перемещения стола.

Станок ВМ127М сертифицирован на соответствие требованиям ГОСТ 12.2.009, ГОСТ Р МЭК 60204-1-99. ТУ3-178М-89

Климатические условия УХЛ4 ГОСТ 15150-69.

Технические характеристики фрезерного станка ВМ127М

Характеристика	Значение
Размеры рабочей поверхности (длина х ширина), мм	1600х400
Число Т-образных пазов	3
Максимальная нагрузка на стол (по центру), кг	800
Наибольшее перемещение стола, мм:
- продольное механическое/ручное	1010/1010
- поперечное механическое/ручное	300(280*)/320
- вертикальное механическое/ручное	400/420
Перемещение стола на одно деление лимба (продольное поперечное, вертикальное), мм	0,05
Перемещение стола на один оборот лимба, мм:
- продольное	4
- поперечное	6
- вертикальное	2
Точность линейных координат перемещений стола(при оснащении УЦИ), мкм
- продольное (координата "Х")	50*
- поперечное (координата "Y")	50*
- вертикальное (координата "Z")	50*
Конус шпинделя	АТ50
Наибольшее перемещение пиноли шпинделя, мм	80
Наибольшее и наименьшее перемещение от торца шпинделя до рабочей поверхности стола при ручном перемещении, мм	30-500
Расстояние от оси шпинделя до вертикальных направляющих станины, мм	420
Угол поворота шпиндельной головки, град	±45
Количество скоростей шпинделя	18
Пределы бесступенчатой регулировки скорости подач, мм/мин:
- продольной рабочая/ускоренная	25-1250/3000
- поперечной рабочая/ускоренная	25-1250/3000
- вертикальной рабочая/ускоренная	8,3-416,6/1000
Мощность электродвигателя, кВт:
- главного движения	11
- привода подач	2,1
Мощность электронасоса охлаждения жидкости, кВт	0,12
Производительность электронасоса охлаждающей жидкости, л/мин	22
Класс точности станка	Н
Масса обрабатываемых деталей с приспособлением, кг	800
Габариты, мм	2560х2260х2500
Масса, кг	4200(4250*)
* при оснащении станка УЦИ
