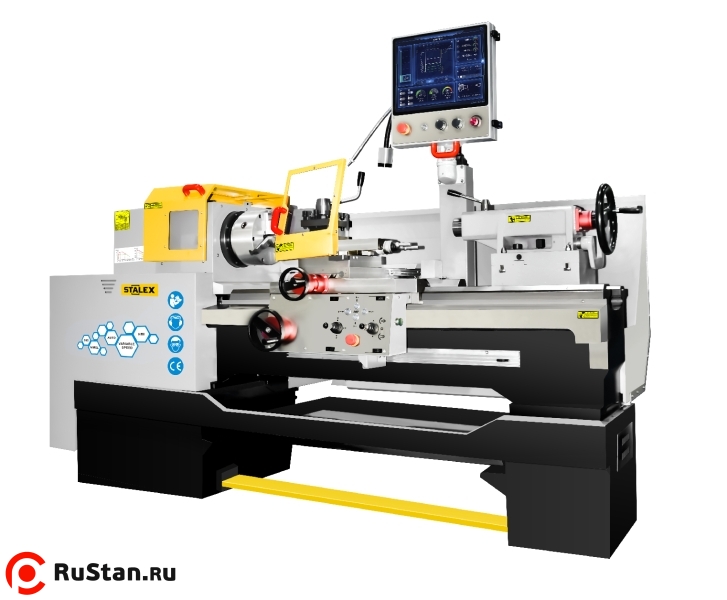

Токарно-винторезный станок STALEX Smart Line E5 Ø500х1000 мм

Описание

• Цветной сенсорный экран, интуитивное управление
• 15-дюймовый промышленный цветной сенсорный PLC дисплей (LED) обеспечивает:
• Визуализацию технологического процесса
• Быстрый ввод данных
• Прямое наблюдение за обработкой
• Функции мониторинга:
• Переключение метрической/дюймовой систем
• Отображение программируемых диаметров/радиусов
• Многоязычный интерфейс
• Индикация времени и даты
• Визуализация аварийных сообщений
• Реал-тайм контроль:
• Состояние шпинделя (обороты)
• Нагрузка серводвигателей
• Позиция и перемещение осей
• Преимущества:
• Повышенная стабильность
• Упрощённое обслуживание
• Сокращение времени обработки
• Минимизация требований к квалификации оператора
• Снижение трудозатрат и повышение производительности
• Высокоскоростной привод с увеличенным моментом
• Станок сочетает:
• Передовую сборку
• Интеллектуальную систему управления
• Высокоточную обработку(DIN8605)
• Конструктивные решения:
1. Шпиндель:
   • Мощный серводвигатель
   • Бесступенчатое регулирование скорости (до 2000 об/мин)
   • Опции диаметра отверстия: 80 мм (3") / 104 мм (4")
   • Оптимизированный пролёт подшипников
   • Комбинированные опоры:
   • Двухрядные роликовые подшипники
   • Точные упорно-радиальные подшипники
2. Привод подач:
   • Серводвигатели с высоким моментом
   • Интерполяция по 2 осям (X/Z)
• Экономический эффект:
• Оптимизация мелкосерийного производства
• Снижение затрат на персонал
• Увеличение производственной мощности
• Нулевое программирование, упрощённая эксплуатация
• Технологическая платформа:
• Гибридная система на базе классического токарного станка с интеграцией ЧПУ.
• Режимы работы:
1. Ручное управление
2. Диалоговое программирование (без G-кодов)
• Обрабатываемые поверхности:
• Цилиндрические/конические (внутренние и наружные)
• Торцевые
• Резьбовые (включая конические/трубные)
• Сферические
• Ступенчатые валы
• Функция постоянной линейной скорости резания (CSS)
• При обработке торцовых поверхностей доступен режим постоянной линейной скорости резания (CSS). Динамическое непрерывное регулирование частоты вращения шпинделя обеспечивает стабильную скорость движения режущего инструмента относительно поверхности заготовки.
• Результат:
• Равномерное качество обработки по всей поверхности
• Идентичная шероховатость на всех участках детали
• Функция восстановления резьбы
• Реализована технология коррекции резьбового профиля без перезапуска цикла обработки.



Техническая характеристика токарного станка
Характеристика	Значение
Диаметр обточки над станиной, мм	500
Диаметр обточки над поперечным суппортом, мм	300
Макс. длина заготовки/ обточки, мм	1000/915
Ширина станины, мм	400
Размер патрона, мм	250
Количество ступеней скорости	Бесступенчатое регулирование
Макс. скорость шпинделя, об/мин	2000
Диаметр отверстия шпинделя, мм	80
Конус шпинделя внутри	Metric 90
Тип переднего конца шпинделя	A2-8
Ход верхнего резцедержателя, мм	140
Ход по оси X, мм	250
Количество позиций	4
Размер державки резца, мм	25×25
Тип перемещения задней бабки	Ручное
Ход пиноли, мм	150
Диаметр пиноли, мм	75
Конус пиноли	MT5
Диапазон метрических резьб, мм	Без ограничений
Диапазон дюймовых резьб, мм	Без ограничений
Диапазон модульных резьб, мм	Без ограничений
Диапазон резьб по диаметральному шагу, мм	Без ограничений
Размер шариковинтов X/Z, мм	Ø25×5/Ø40×10
Мощность главного серводвигателя, кВт	11
Мощность двигателя СОЖ, кВт	0.125
Мощность серводвигателей X/Z, кВт	1.3/2.3
Макс. крутящий момент шпинделя, Нм	650
Крутящий момент по осям X/Z, Нм	8.4/14.6
Быстрая подача по осям X/Z, м/мин	4/8
Габариты станка, мм	3158×1450×1850
Вес STALEX Smart Line E5 Ø500х1000 мм нетто, кг	2500




Функциональная конфигурация (Стандартная комплектация)

• Система управления: Hunts
• 3-х кулачковый патрон: ⌀250 мм
• Сенсорный цветной PLC дисплей (промышленный класс): 15"
• Шарико-винтовые пары для осей X/Z
• Главный серводвигатель 11 кВт
• Серводвигатели для осей X/Z
• Четырёхпозиционный резцедержатель
• Задняя бабка с ручным управлением
• Поддон для сбора стружки
• Функция постоянной скорости резания (CSS)
• Бесступенчатое регулирование скорости шпинделя
• LED рабочее освещение
• Система подачи СОЖ
• Система автоматической смазки
• Электрооборудование стандарта CE
• Стандартное напряжение: 380В/50Гц/3 фазы
• Защитный кожух патрона
• Защитный кожух резцедержателя
• Задний защитный кожух
• Тип переднего конца шпинделя: A2-8
• 4-х кулачковый патрон: ⌀320 мм
• Люнет подвижный: ⌀20–80 мм
• Люнет неподвижный: ⌀20–125 мм
• Планшайба приводная: ⌀250 мм
• Тормоз ножной
• Планшайба: ⌀500 мм
• Вращающийся центр
• Регулируемые опорные пятаки
• Упаковка в деревянный ящик
• Руководство по эксплуатации

Опции:

• Люнет роликовый: ⌀170–230 мм (Опция)
