Станок гидравлический двухколонный Stalex TBK-4228A с поворотной рамой

Модель Stalex TBK-4228А является гидравлическим ленточнопильным станком, колонного двухстоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом от 0° (90°) до 45°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которым вверх-вниз перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в полуавтоматическом режиме, когда станок выполняет весь цикл резания:

1)      зажим заготовки – переключатель работы тисков

2)      запуск пилы / опускание рамы / остановка пилы / подъем рамы – в этом случае необходимо нажатие кнопки «Пуск»

3)      отжим тисков – переключатель работы тисков

Основные элементы

- Поворотный механизм при двухколонной конструкции (угол резки от 0°-30°-45°)

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически

- Станок управляется трёхфазным двигателем.

- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

- Термозащита электродвигателя

- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

- Тиски гидравлические с возможностью быстрого зажима заготовок

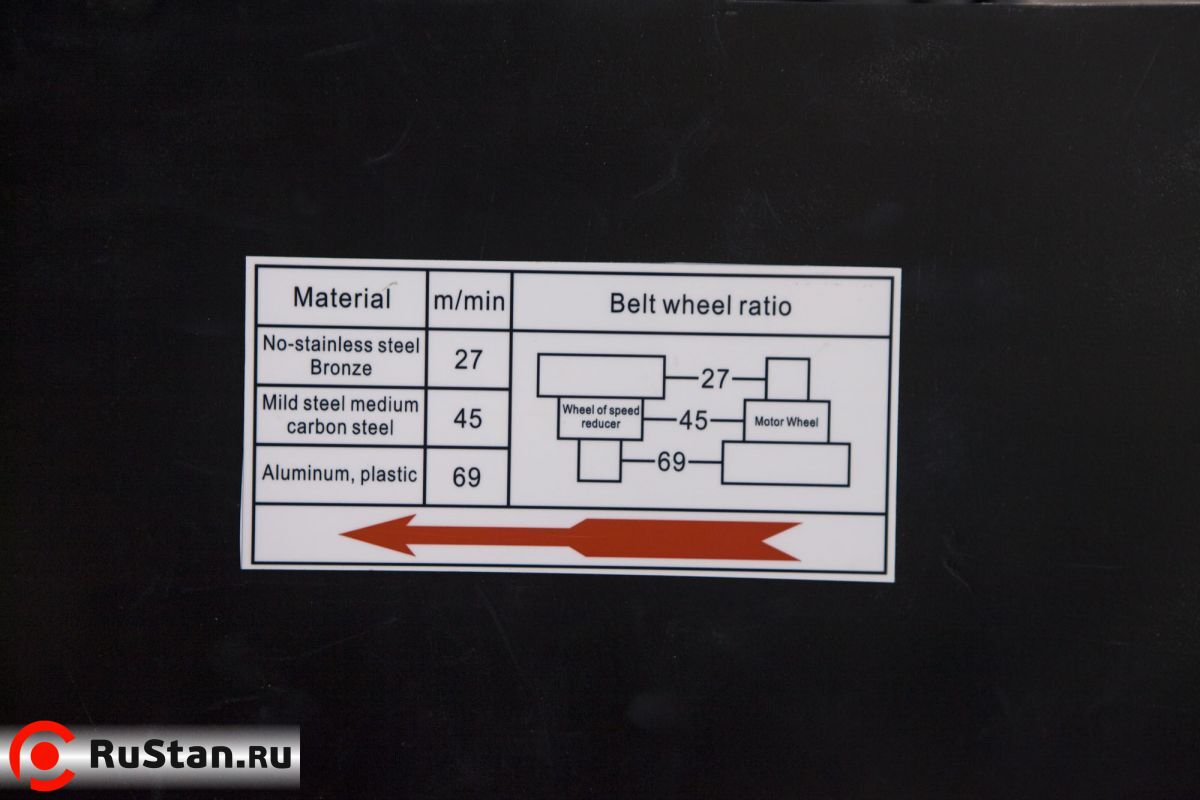

- 3 скорости вращения полотна

- Подсветка зоны резания

- Клиноременной привод

- Автоматическое отключение при завершении резки

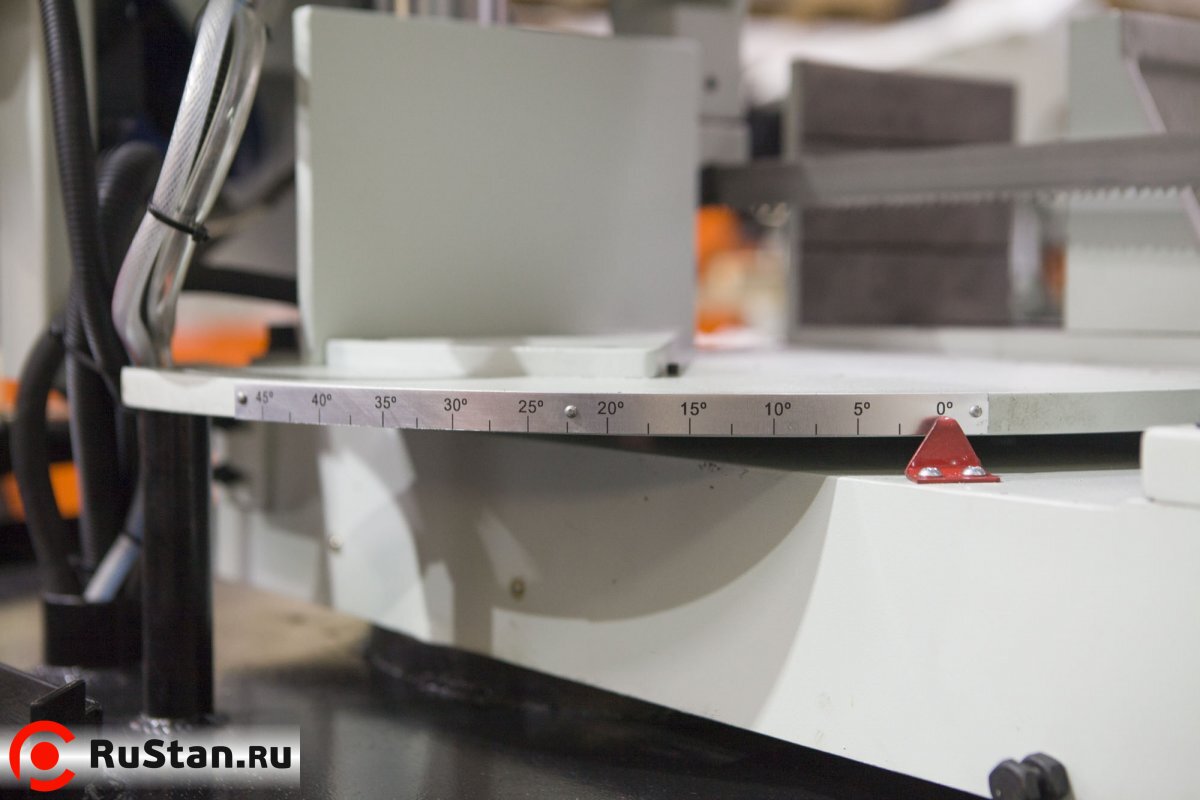

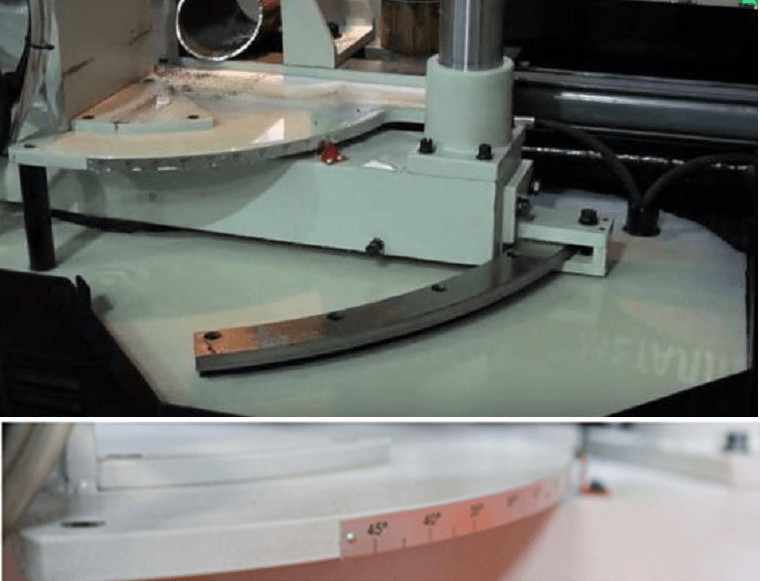

						Поворот рамы на угол от 0° (90°) до 45°. При этом тип конструкции - колонный двухстоечный замкнутого контура, с высокими параметрами жёсткости и виброустойчивости.

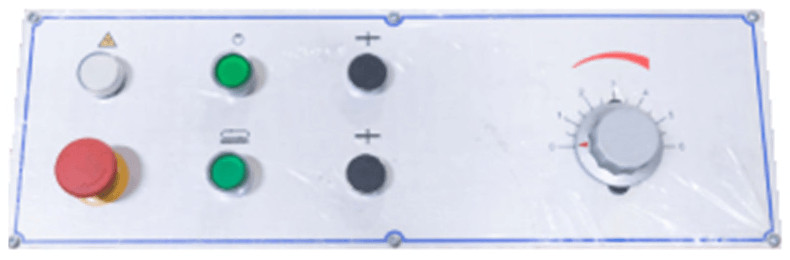

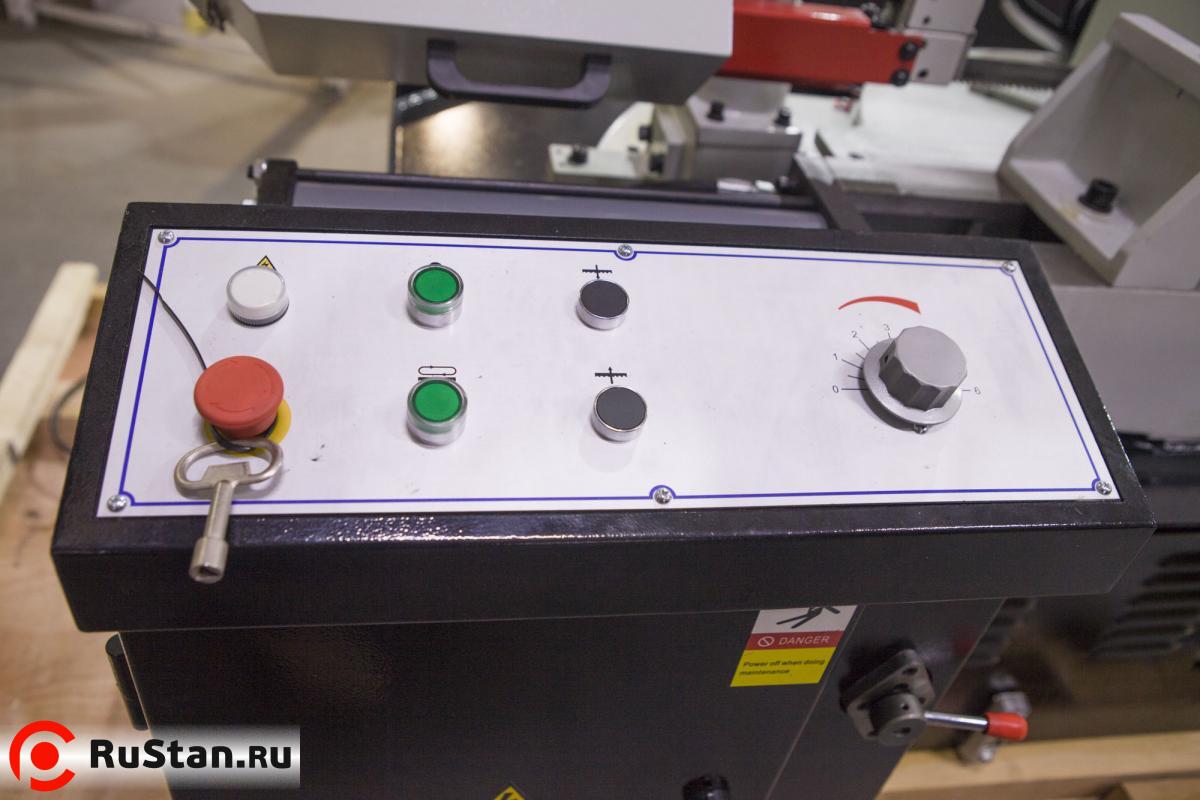

						Пульт станка

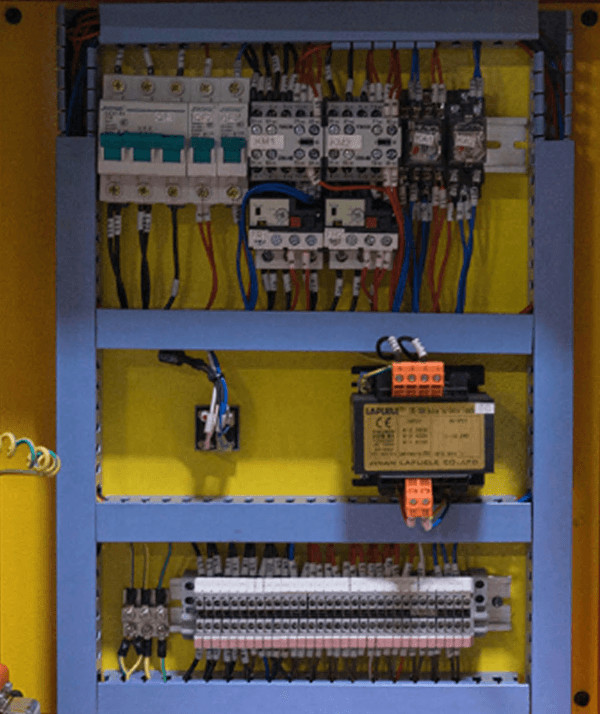

						Электрошкаф

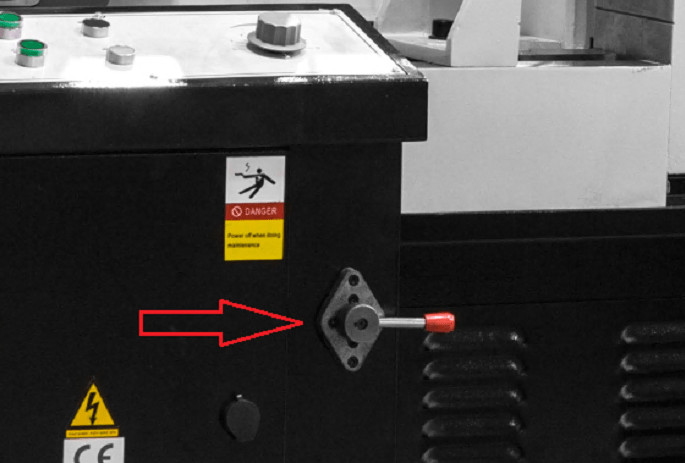

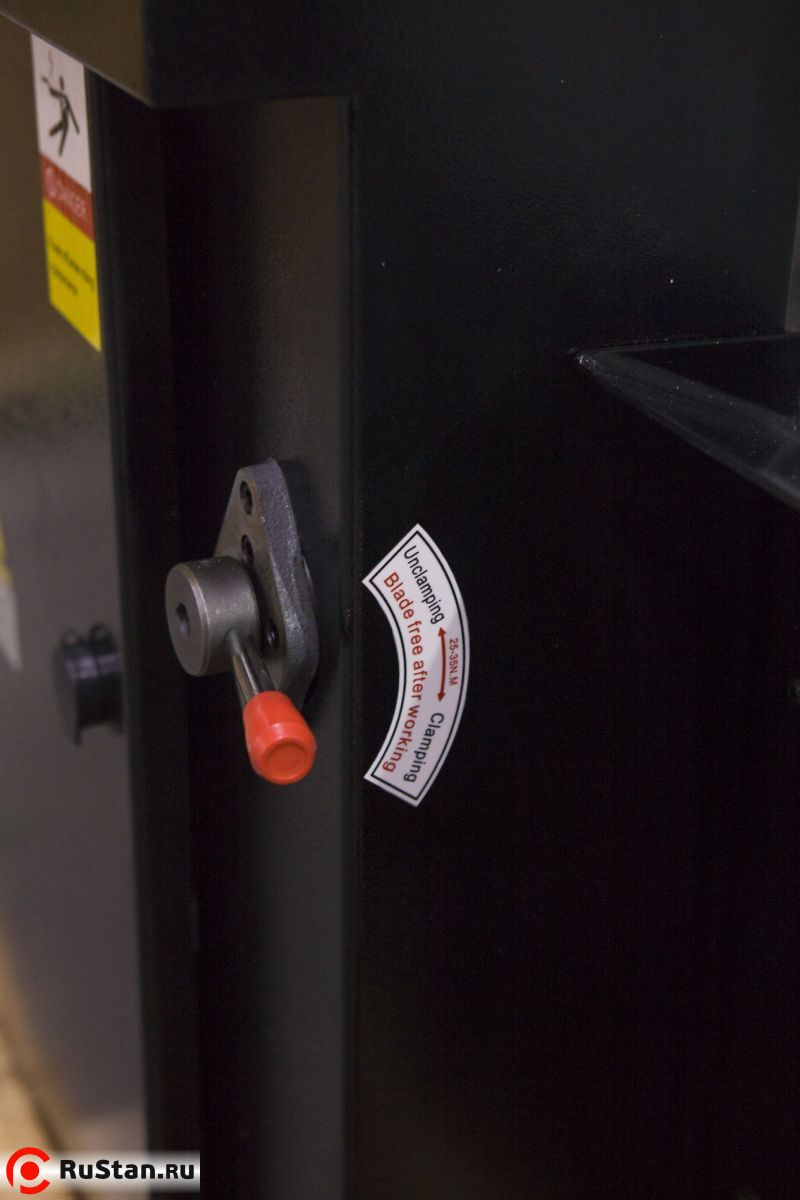

						Переключатель работы тисков

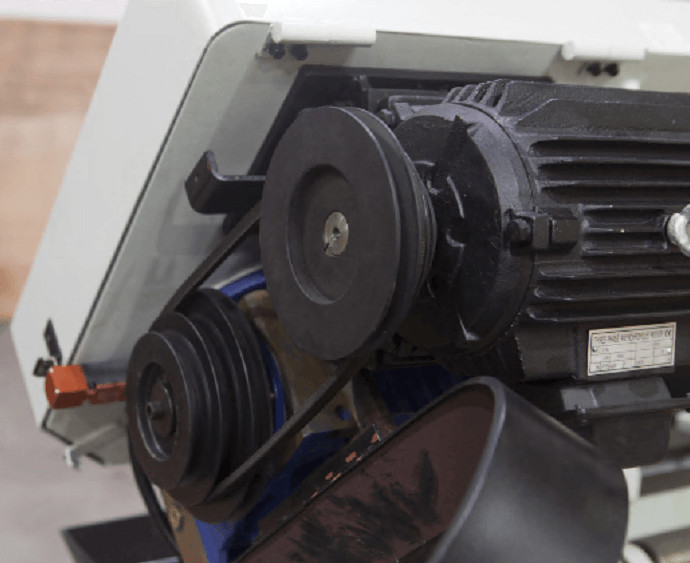

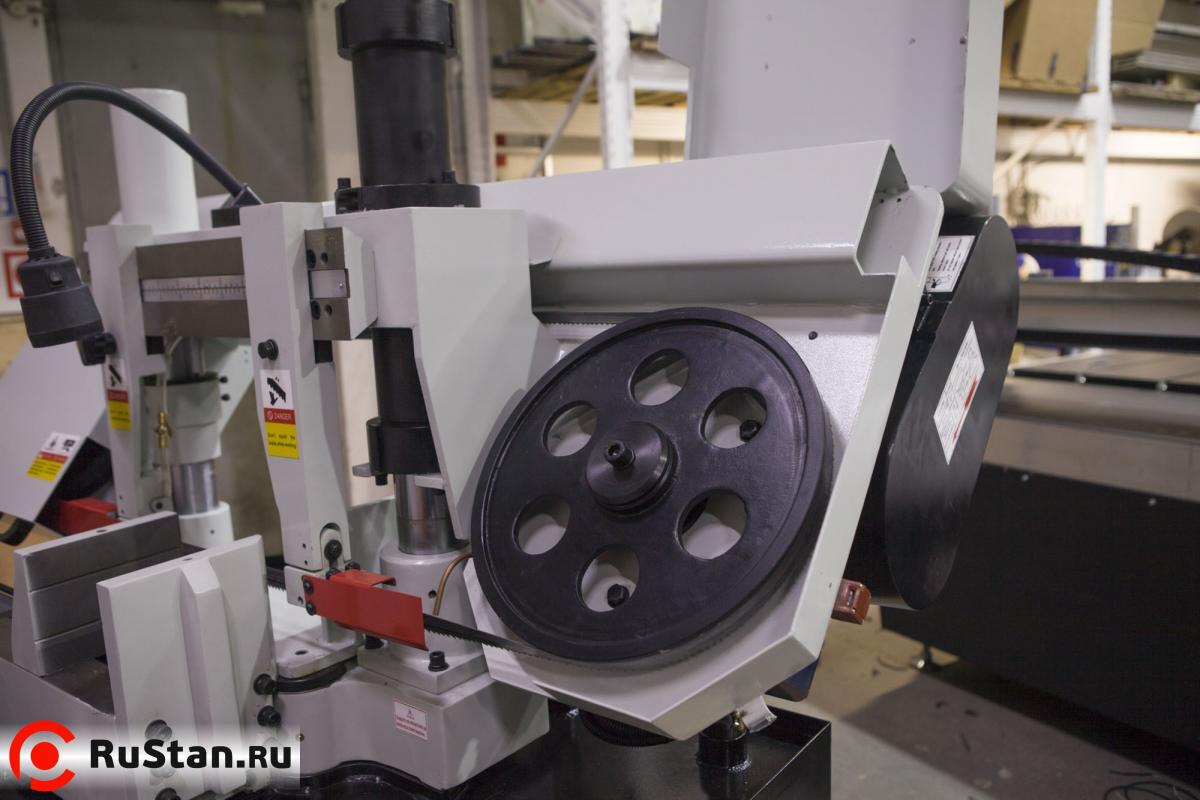

						Привод - гибрид (зубчатый привод + клиноременная передача). Предохранительный концевик на кожухе маховика, оберегающий станок от поломок в случае если лента повреждена

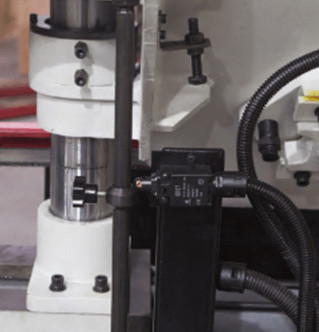

						Концевик на подъём

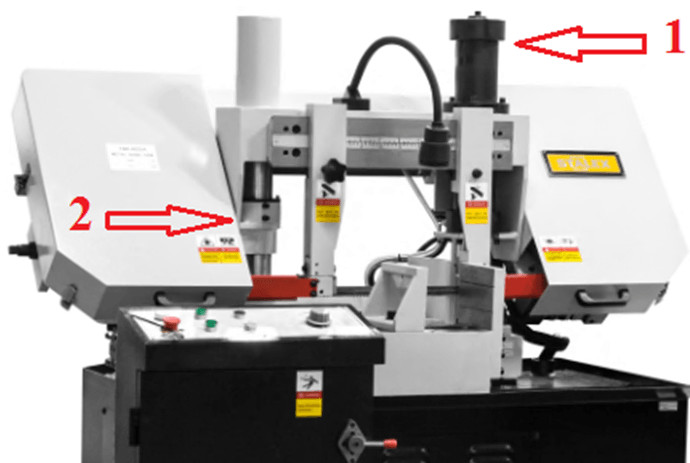

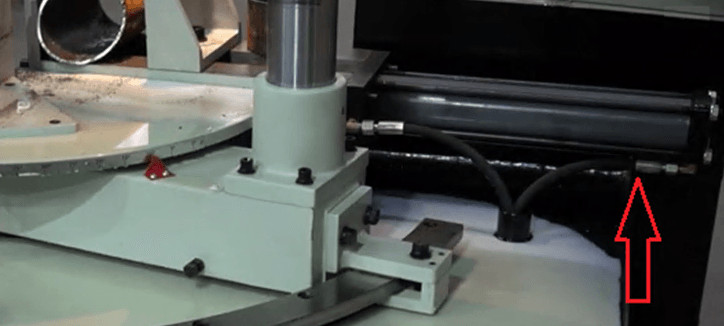

						1.    Колонна с гидроцилиндром 2.    Колонна со скользящей муфтой

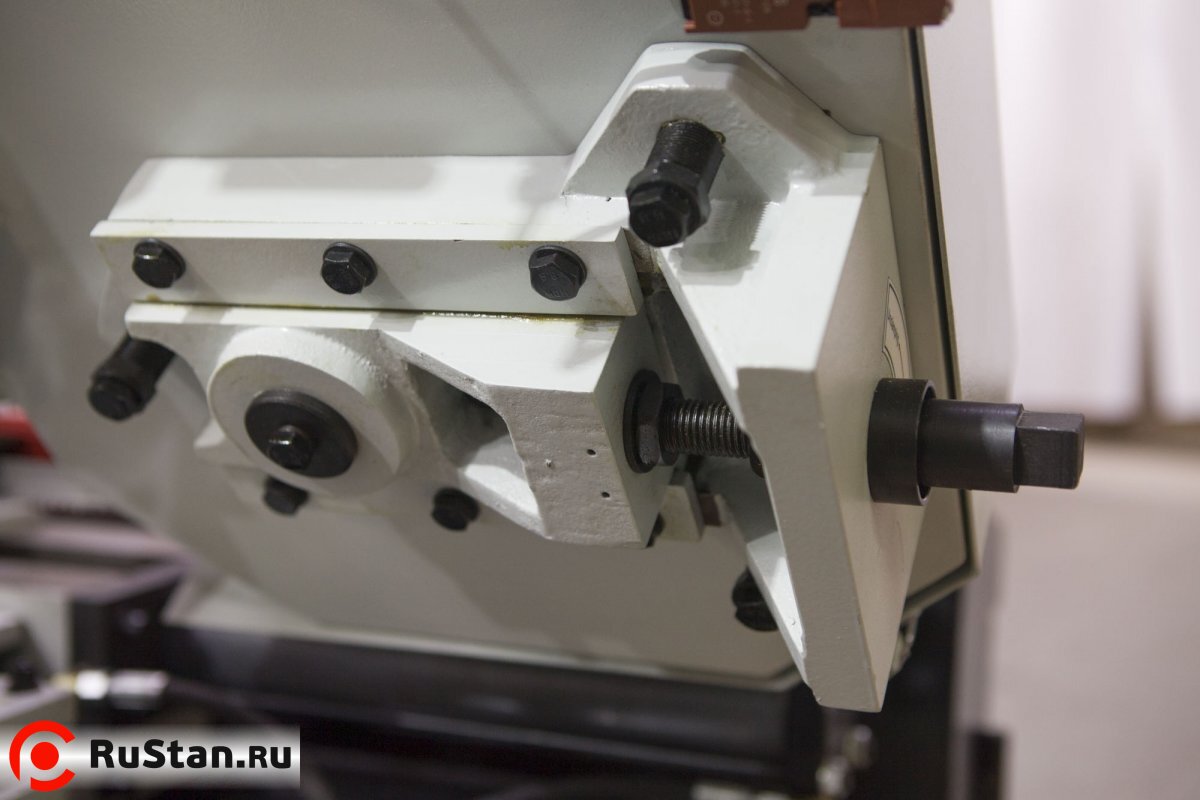

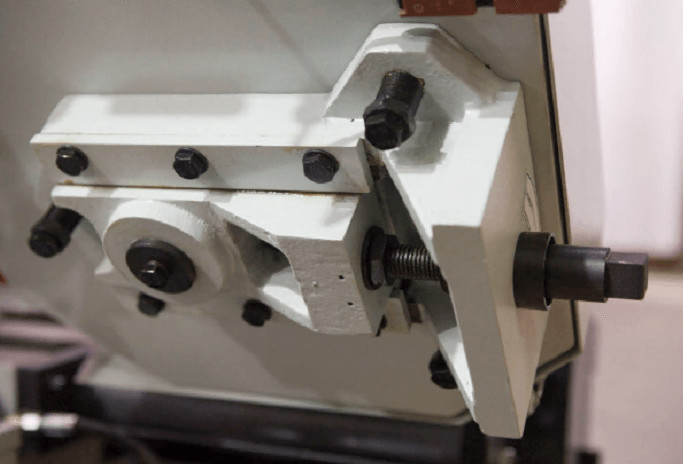

						Механическое натяжение полотна Рычаг регулировки натяжения полотна

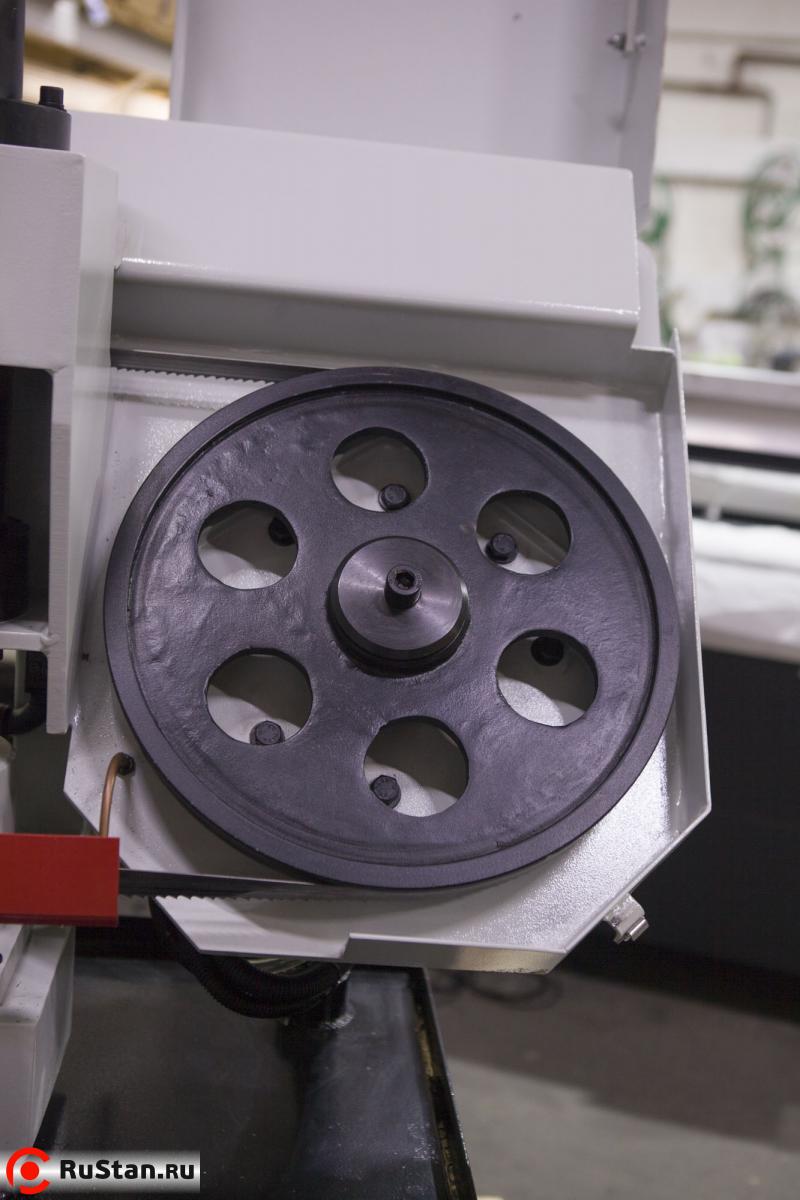

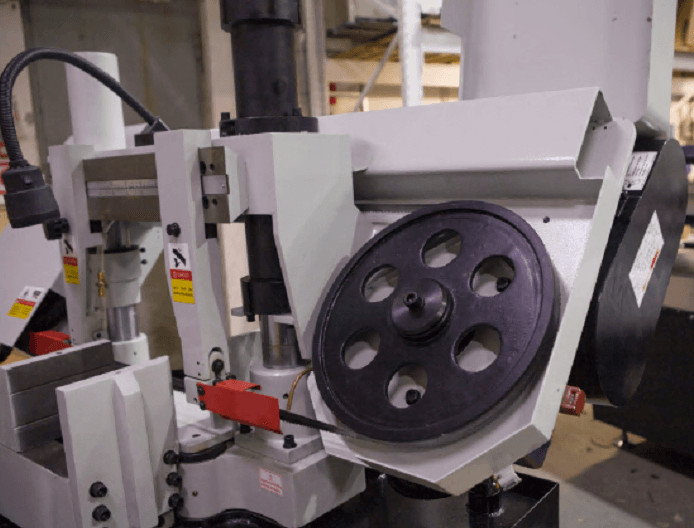

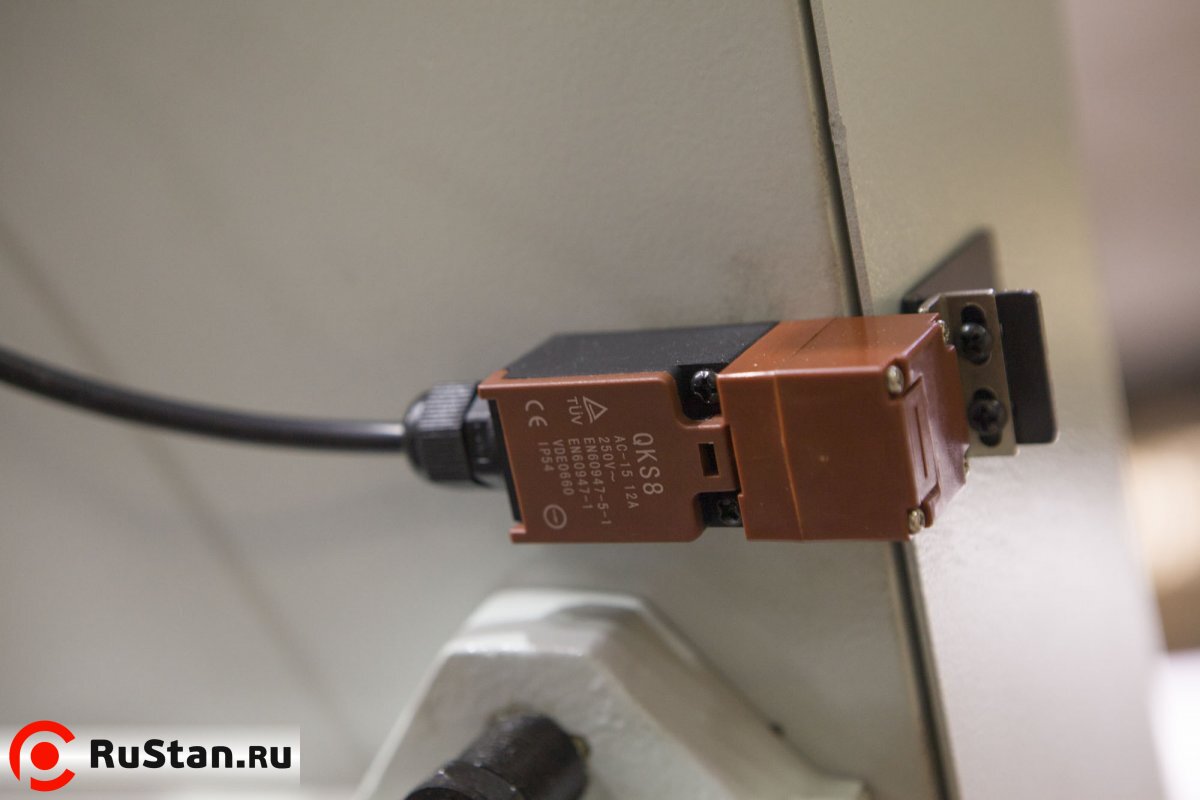

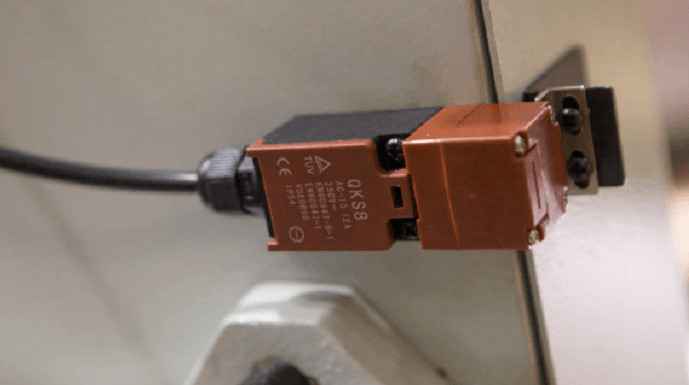

						Предохранительный концевик на кожухе маховика, оберегающий станок от поломок в случае если лента повреждена
						Гидравлические тиски

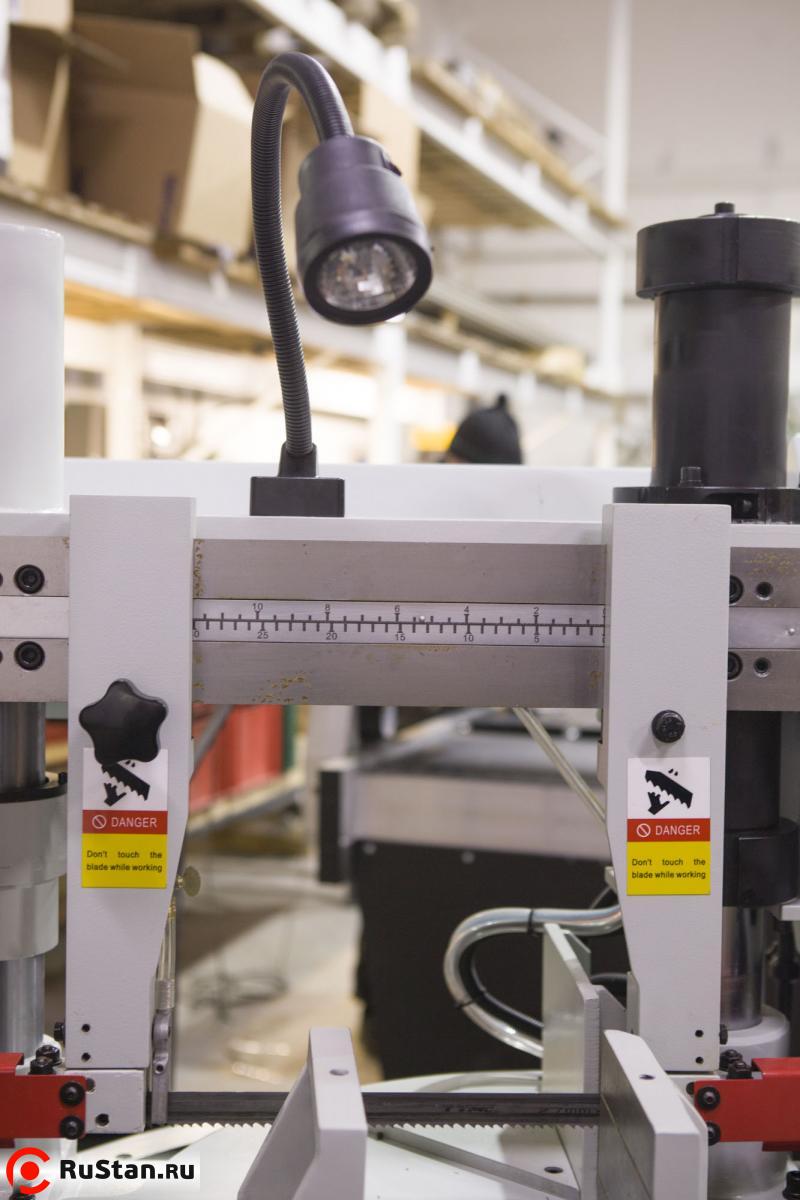

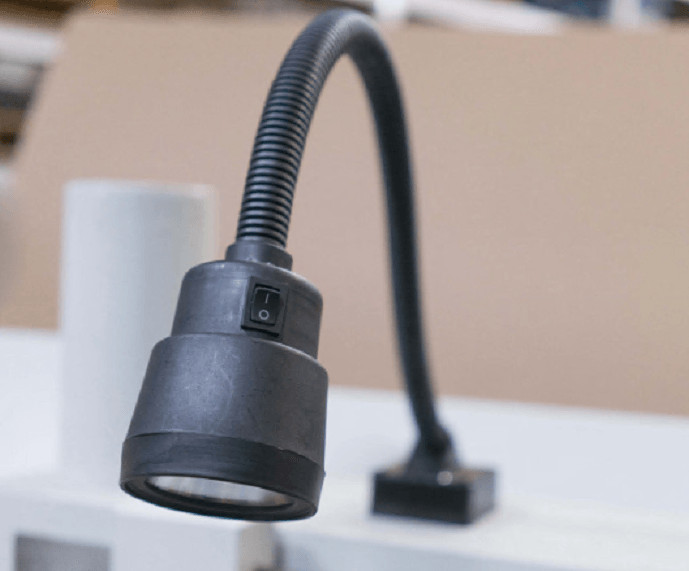

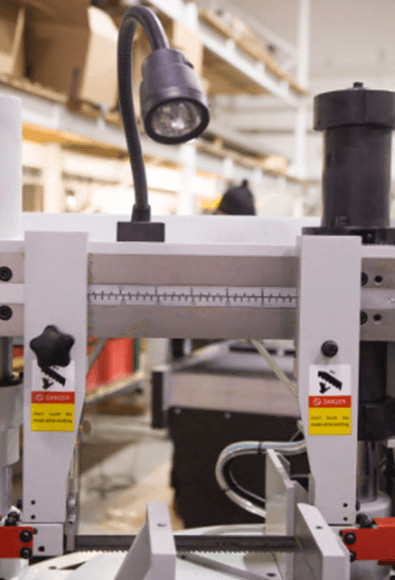

						Лампа освещения

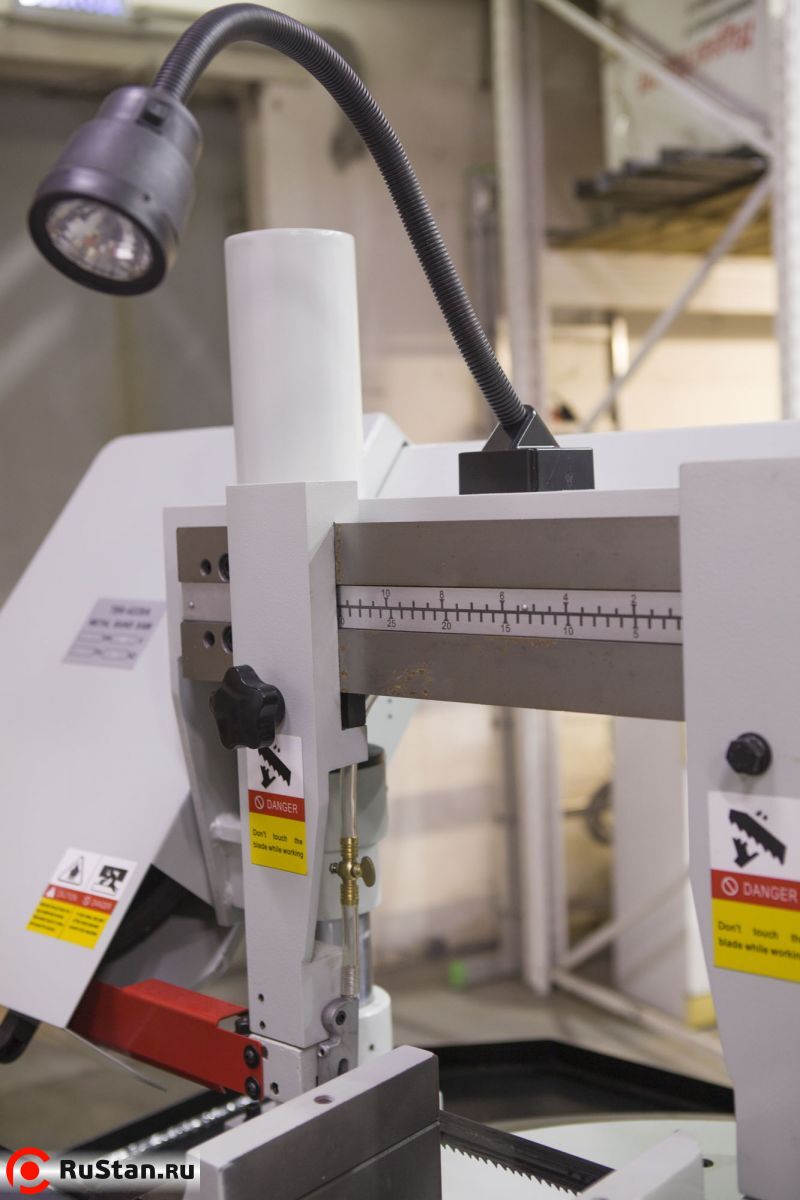

						Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки.

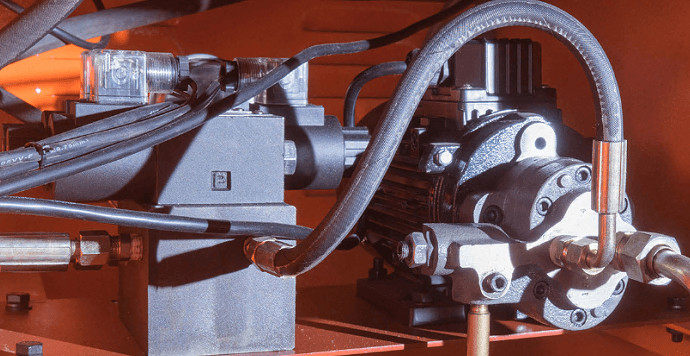

						Гидравлический бак, двигатель масляного насоса 0,55 кВт, гидравлический насос (помпа), гидравлические клапаны

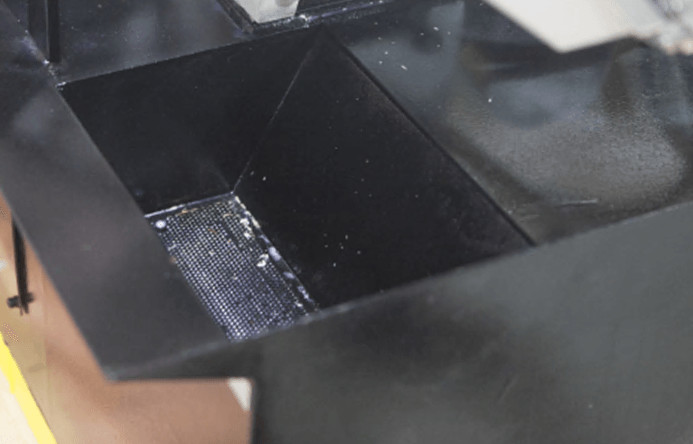

						В тумбе станка размещён бак для стружки и слива СОЖ

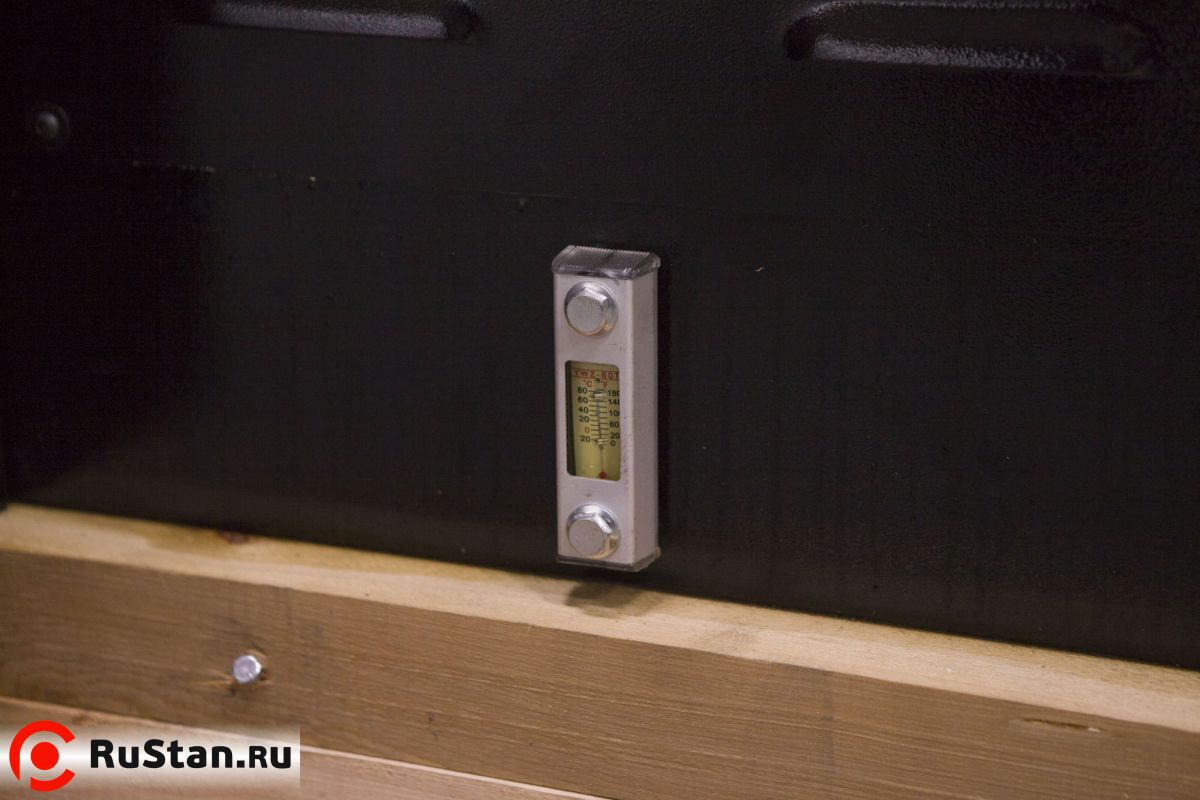

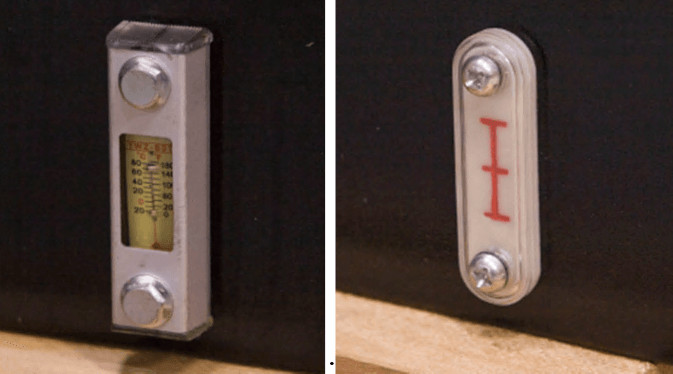

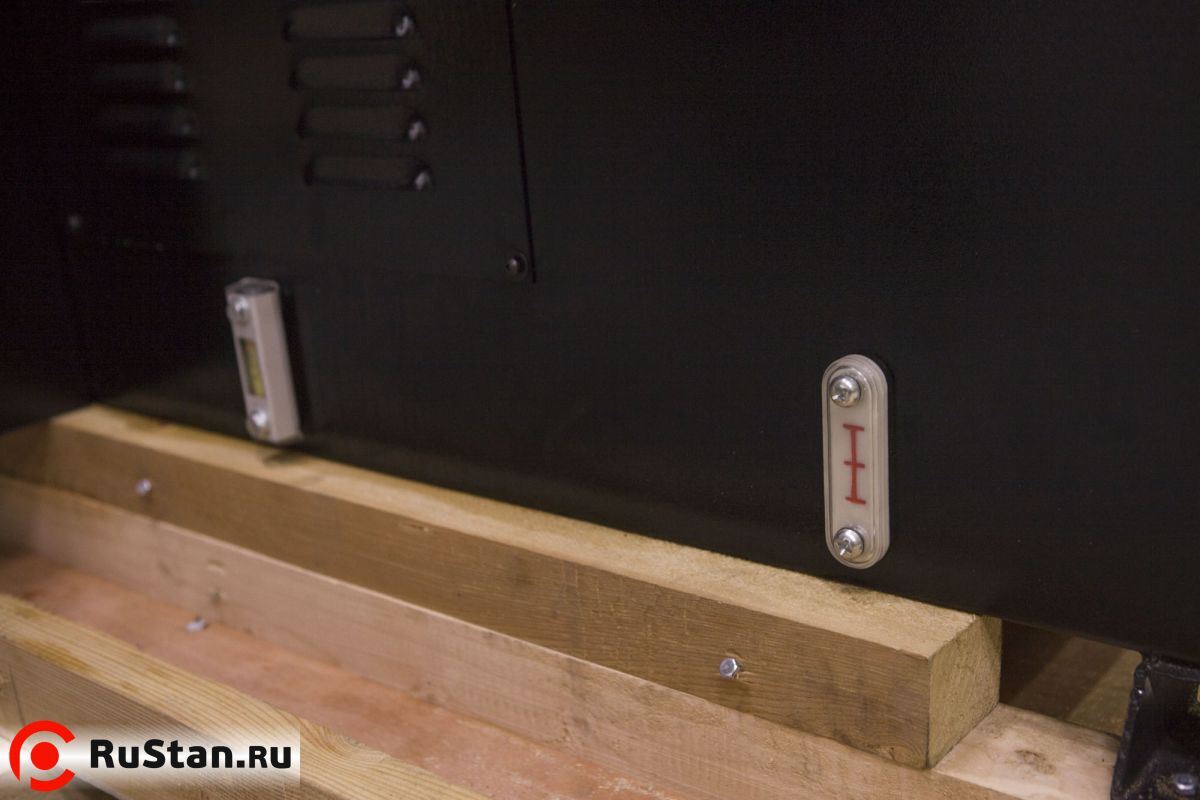

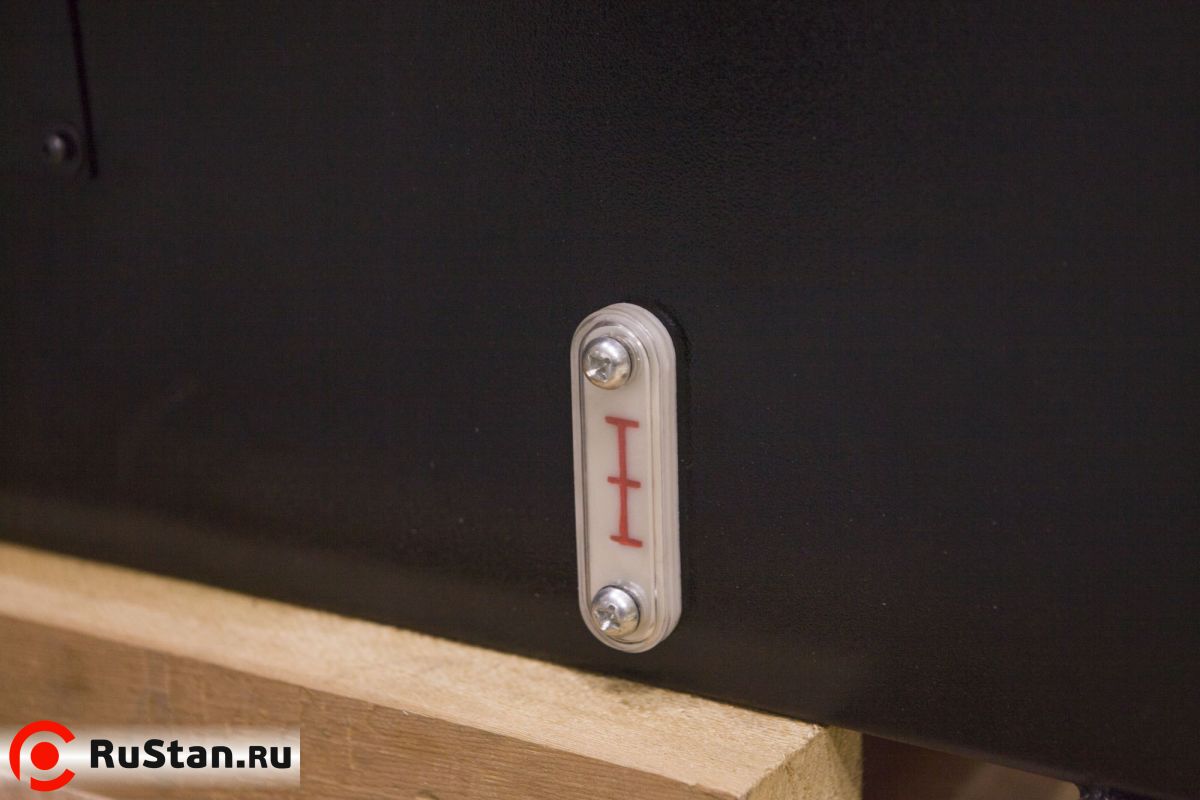

						Уровень и температура масла Уровень СОЖ

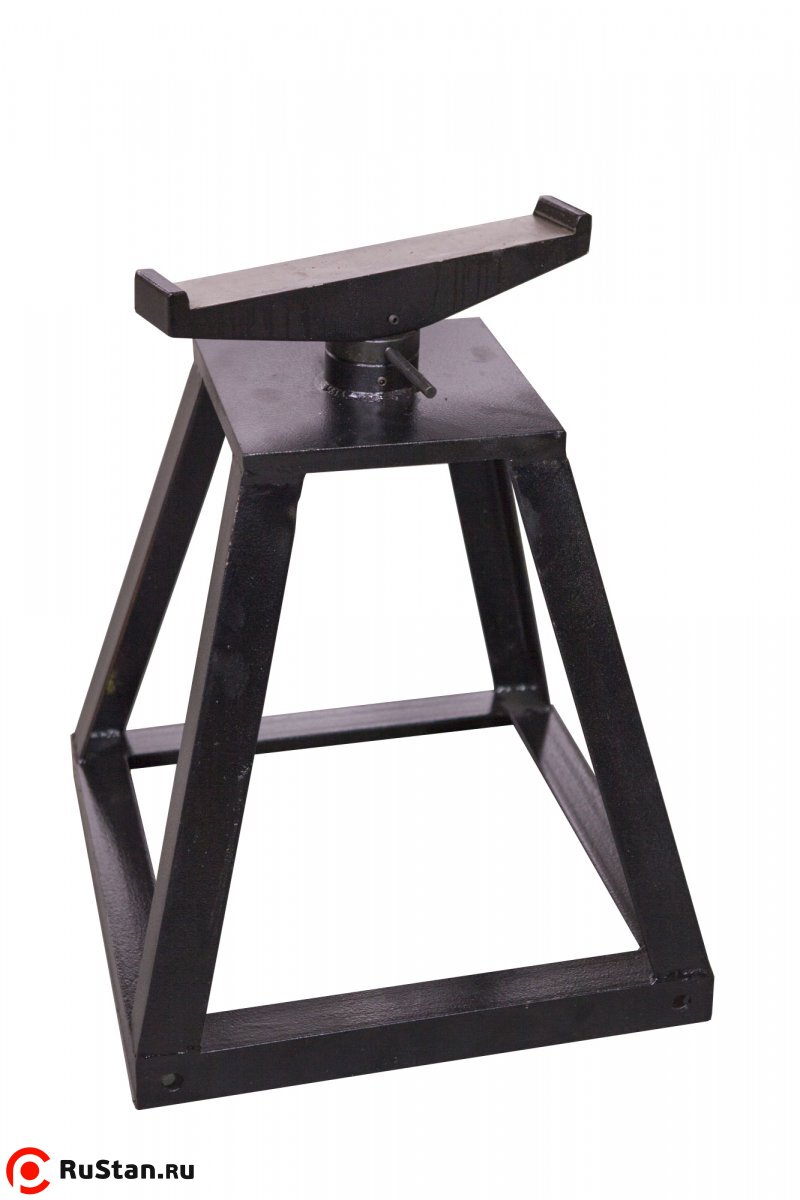

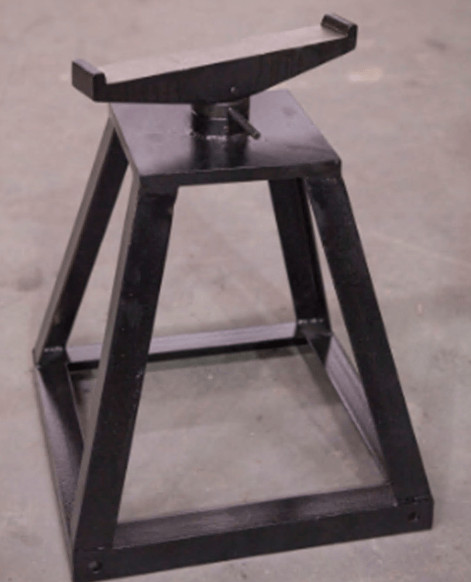

						Дополнительная стойка для длинных заготовок + 4 колеса для стойки (в стандартной комплектации)
						Станок Stalex TBK-4228A с открытым кожухом

Комплектация

• Полуавтоматический ленточнопильный станок STALEX TBK-4228A
• Ленточнопильное полотно, установленное на станке
