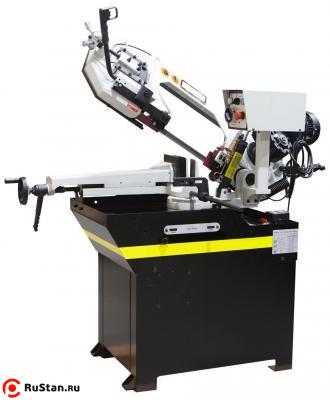

Ленточнопильный станок с гидроразгрузкой Stalex BS-260G
174 300 руб.
с НДС - на 22.05.2026 г.
| Модель: |  |
388017 |
| Артикул: | |
388017 |
| Производитель: |  |
STALEX |
| Сертификат: |  |
Официальный дилер |
На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-260G позволяет делать распилы заготовок диаметром до 227мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
Стандартная комплектация и основные элементы
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Поворотный стол с возможность поворота 0°…+45°…+60°
- Подвижные направляющие с твердосплавными пластинками
- Гидроцилиндр предназначен для регулировки и снижения скорости опускания рамы (плавное опускание рамы и заданная скорость подвода и рабочего хода)
- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
- Скорость вращения пилы, фиксированная 36,72 м/мин
- Ручное натяжение ленты
- Мерный упор 500 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ (станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы)
- Пила ленточная квалитет М42, ролик прямой для подачи заготовок к тискам
- Датчик контроля натяжения полотна – тензометр
- Датчик остановки станка в случае обрыва полотна
- Лампа освещения
|
|

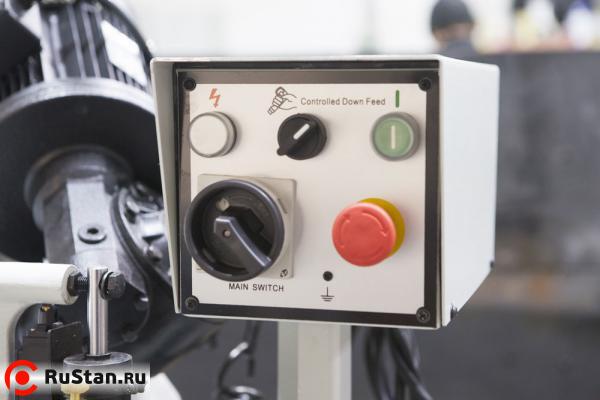

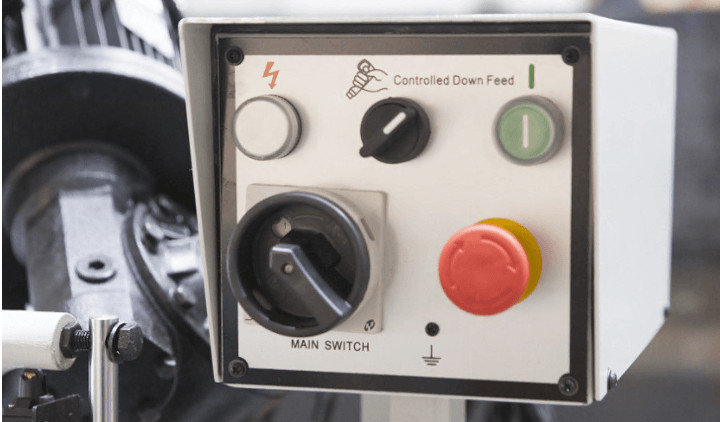

Панель управления
- Индикатор включения станка - Переключатель режима работы (автоматическое и с контролем подачи вниз) - Кнопка включения станка - Переключатель скорости резания и выключения станка - Общая кнопка стоп
|
|||
|
|

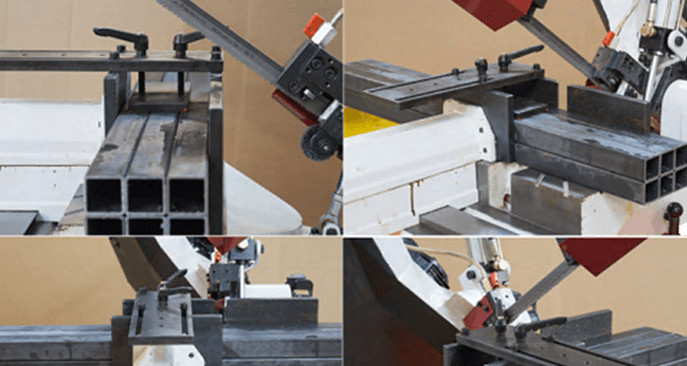

Дополнительный прижим для пакетной резки для BS-260G Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. |
|||
|

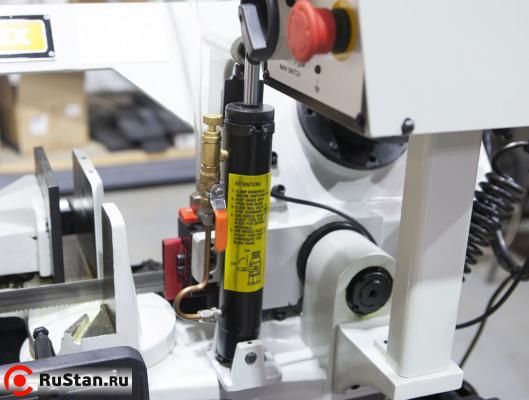

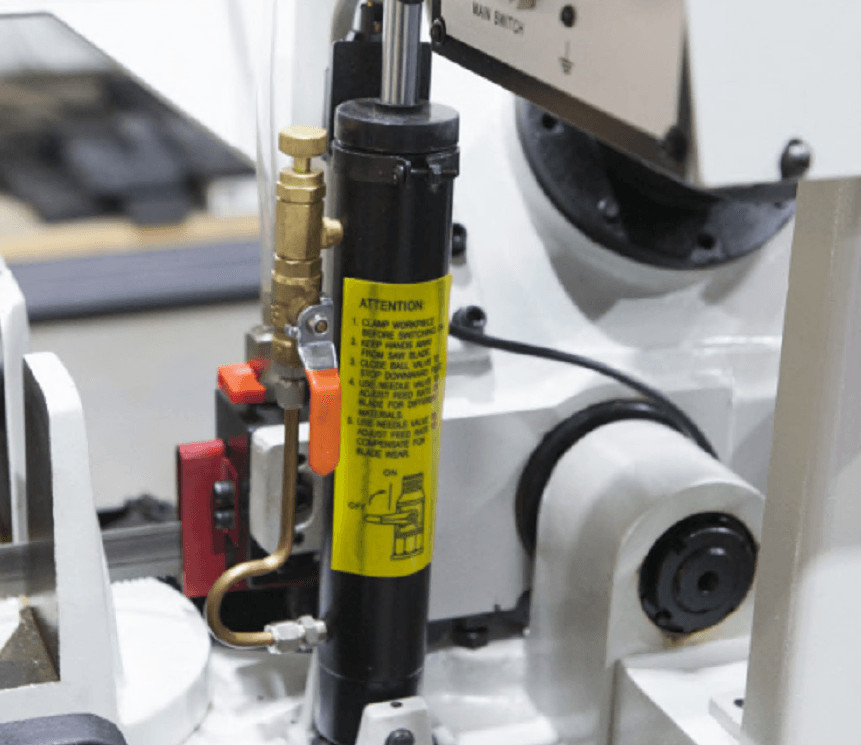

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы.
|
|||
|

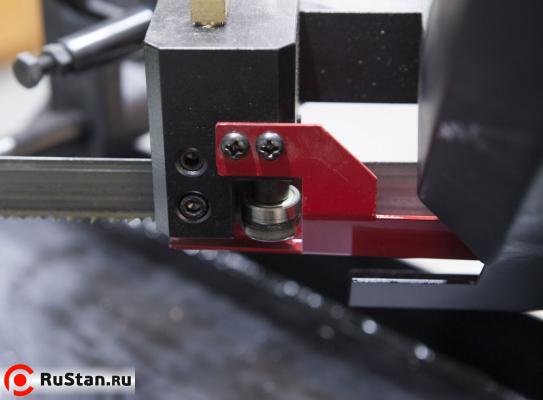

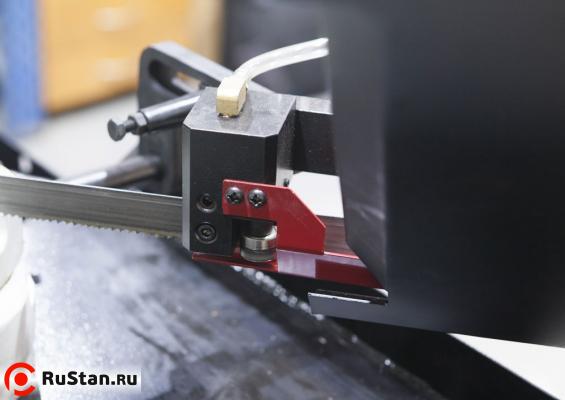

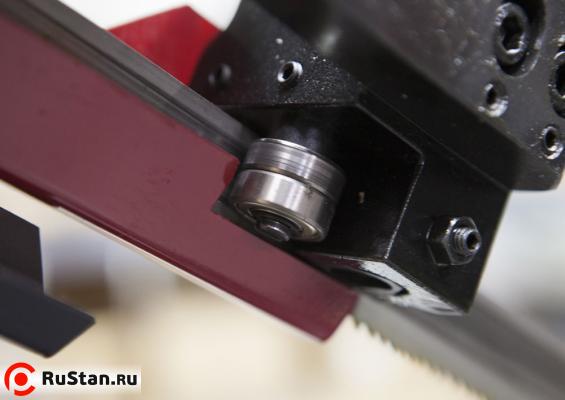

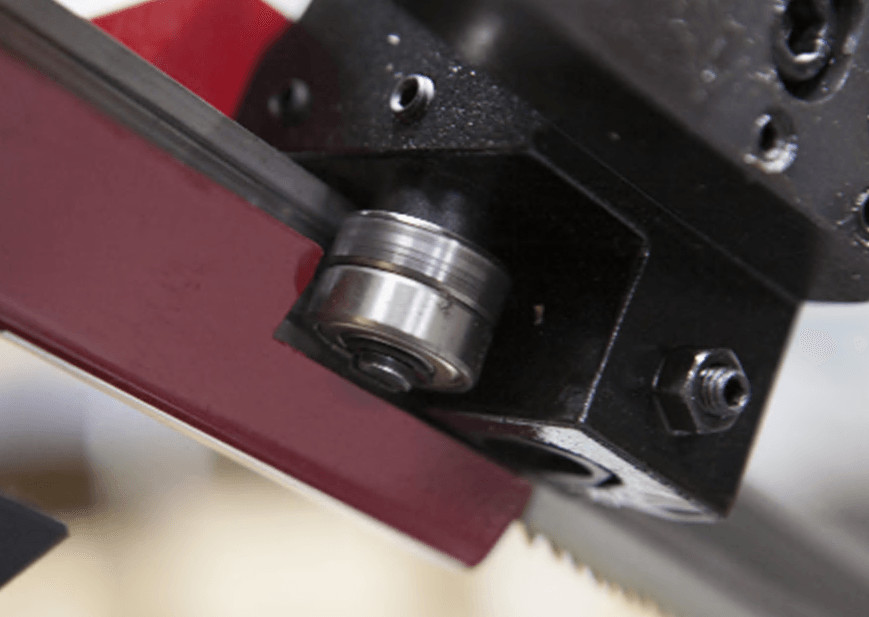

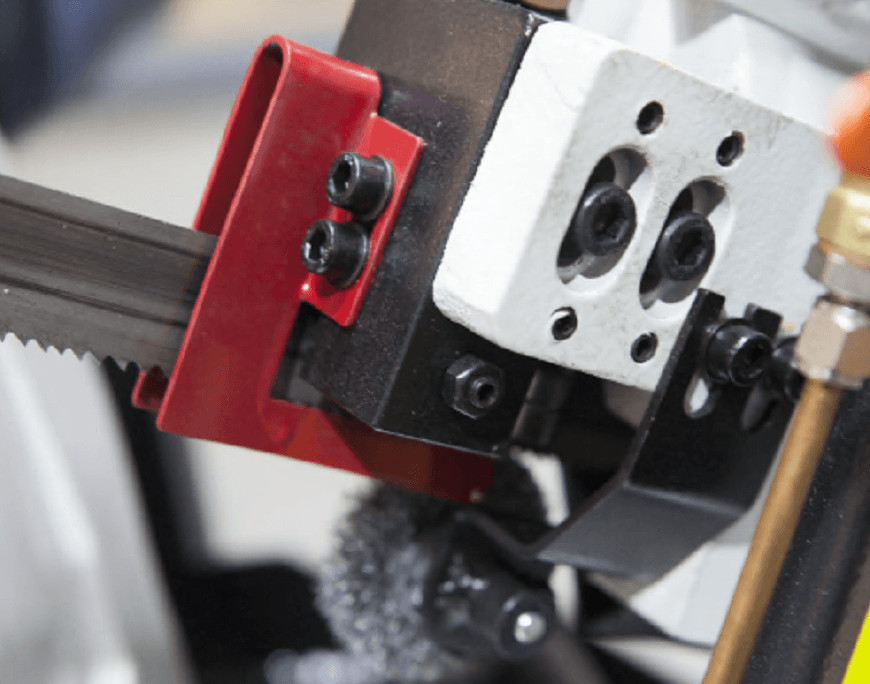

Подвижная направляющая, зубчатый блок, с твёрдосплавными плаcтинами и подшипниками для выпрямления полотна в зоне резания. |
|||
|

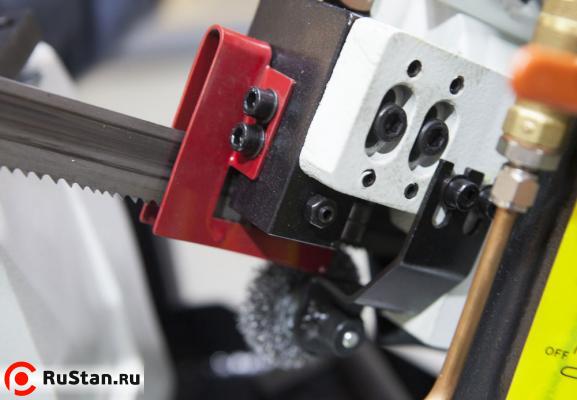

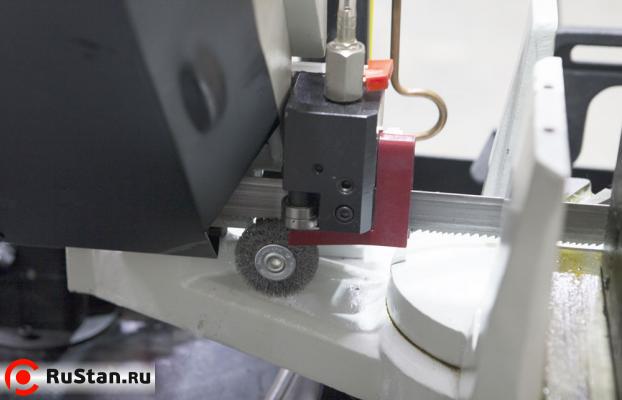

Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Механическая щётка для очистки полотна.
|
|||
|

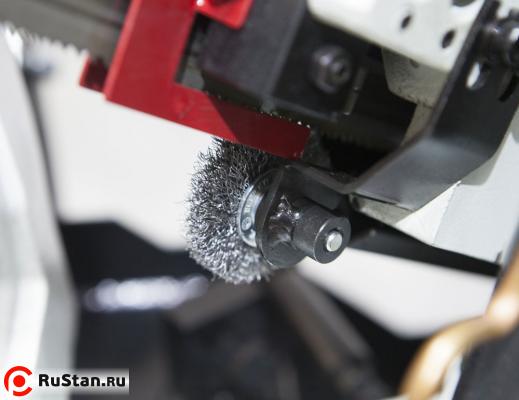

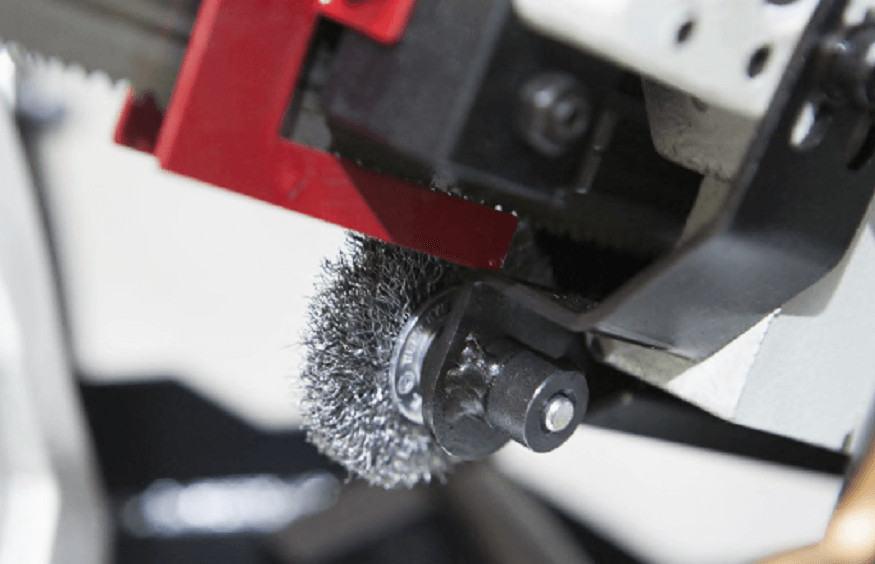

Механическая дисковая щётка (приводимая в движение от движения полотна). |
|||
|

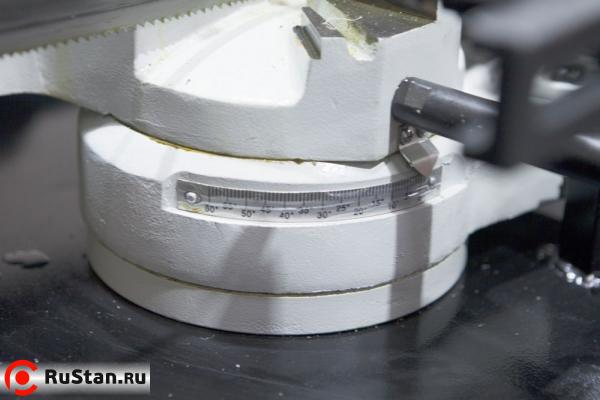

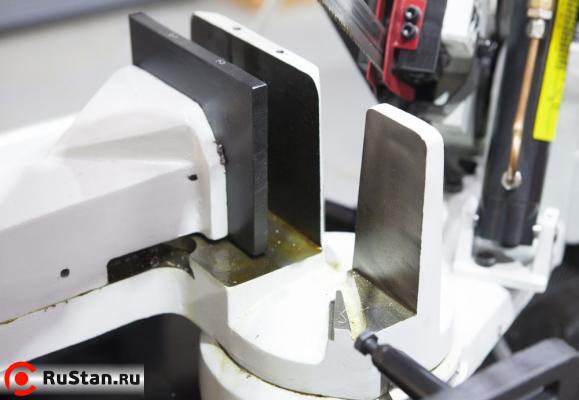

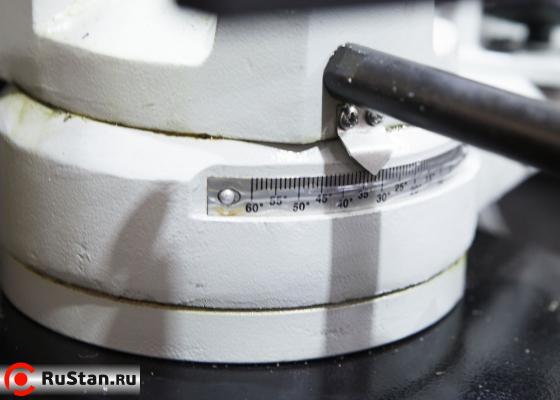

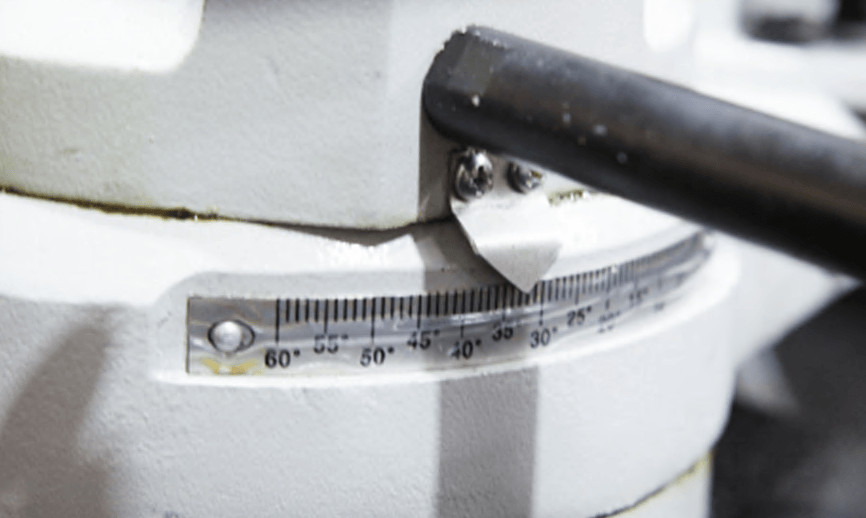

Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60° по шкале. |
|||
|

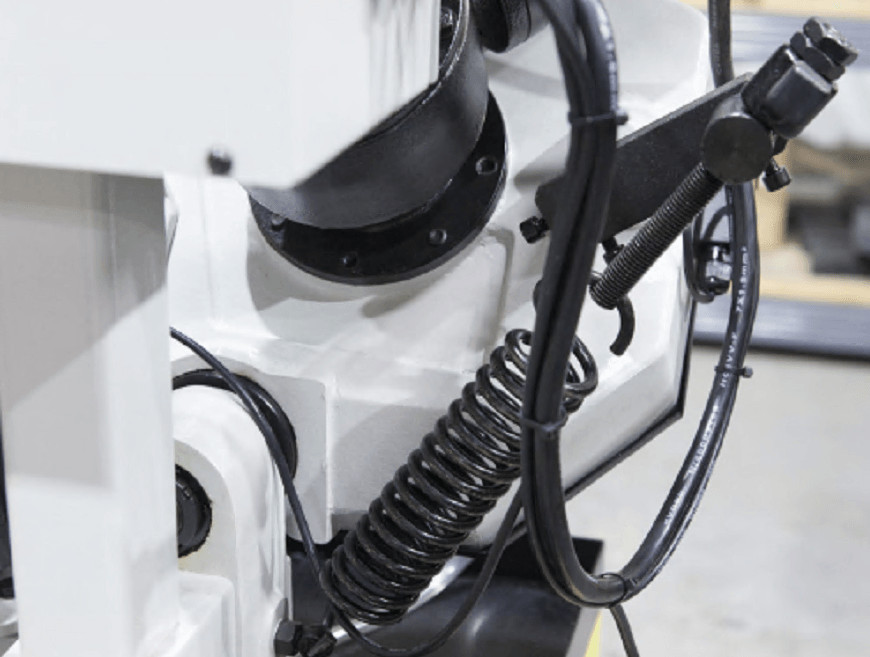

Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки) |
|||
|

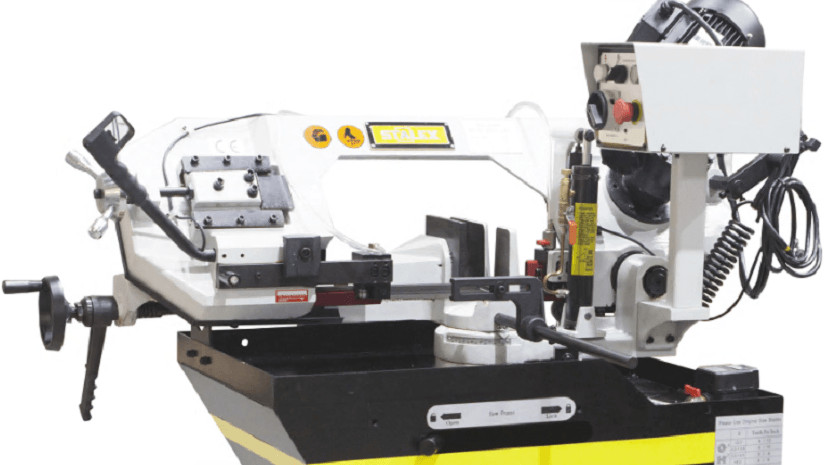

Панель управления Зубчатый привод Неподвижные механические тиски Рычаг доводки тисков Механическое натяжение полотна Помпа СОЖ Гидроцилиндр Мерный упор 500 мм Рычаг фиксации поворота рамы |
|||
|
|

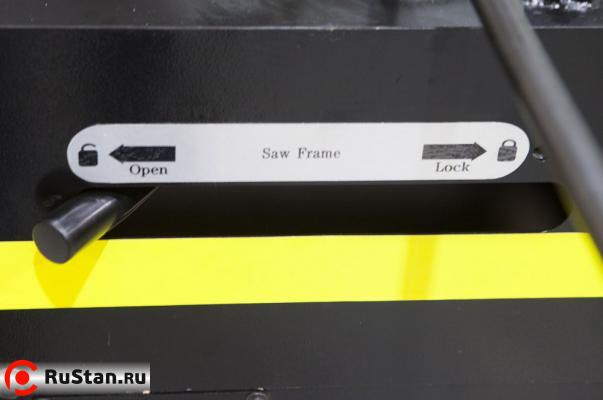

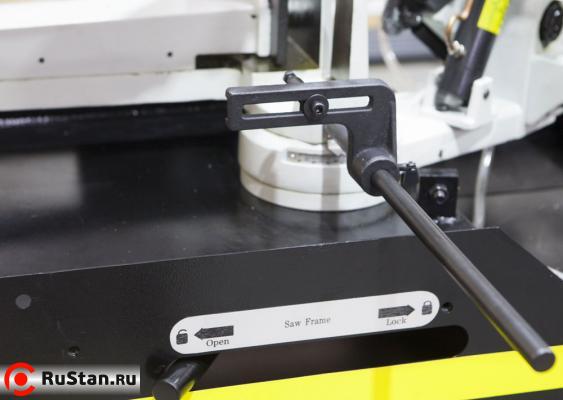

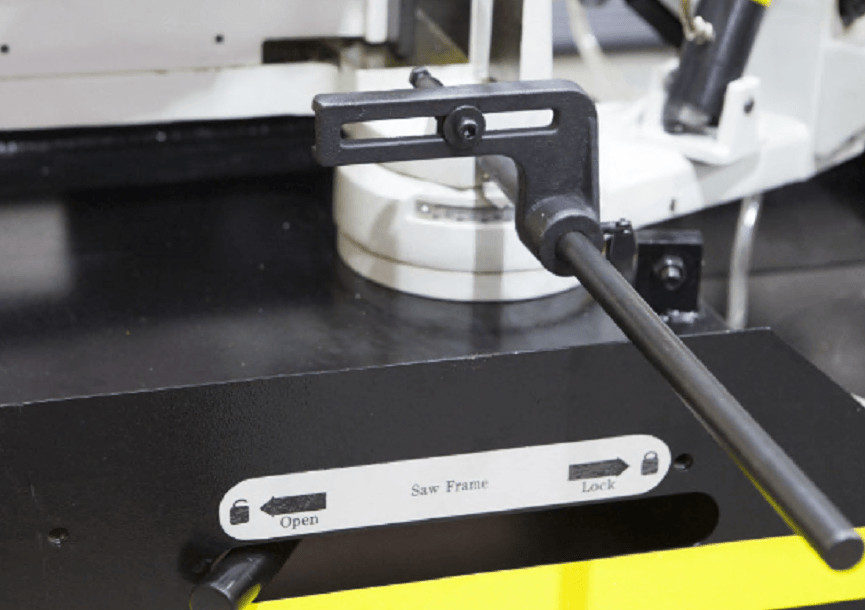

Мерный упор 500 мм Рычаг фиксации поворота рамы
|
|||
|
|

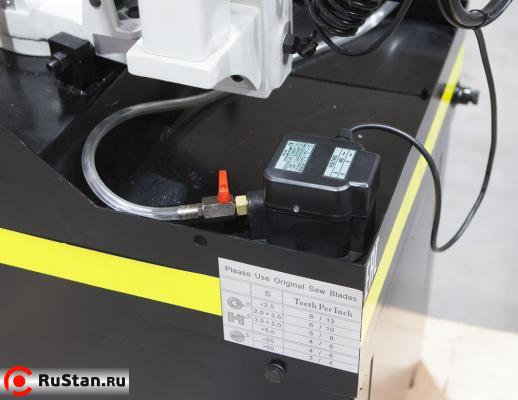

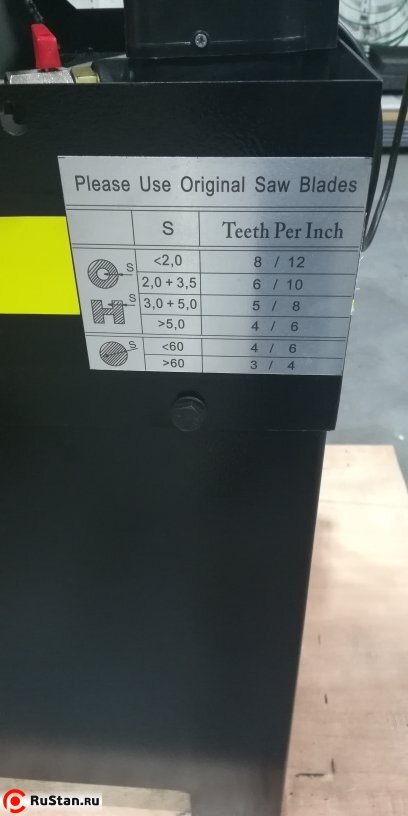

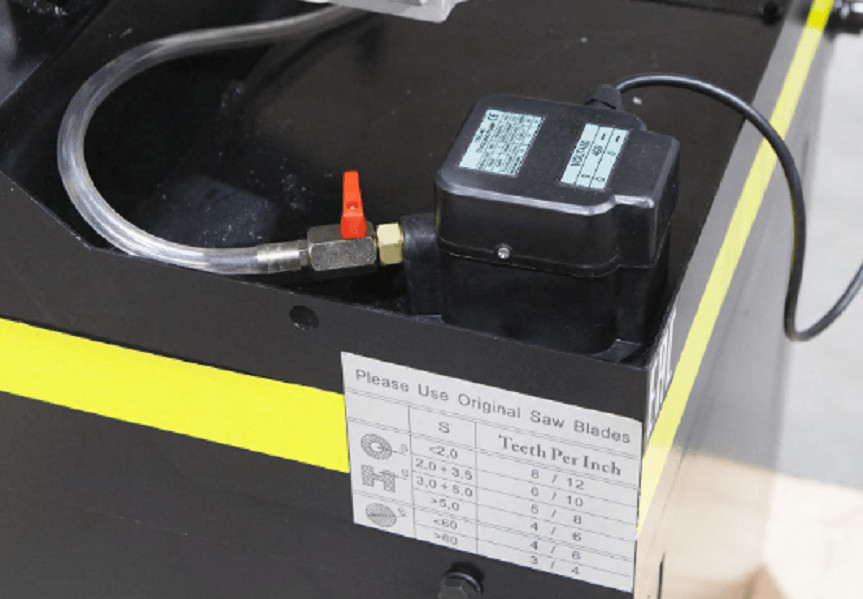

Помпа СОЖ Таблица скорости резания и подбора шага зубьев |
|||
|
|

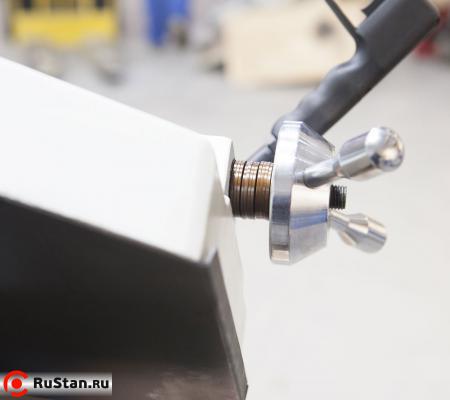

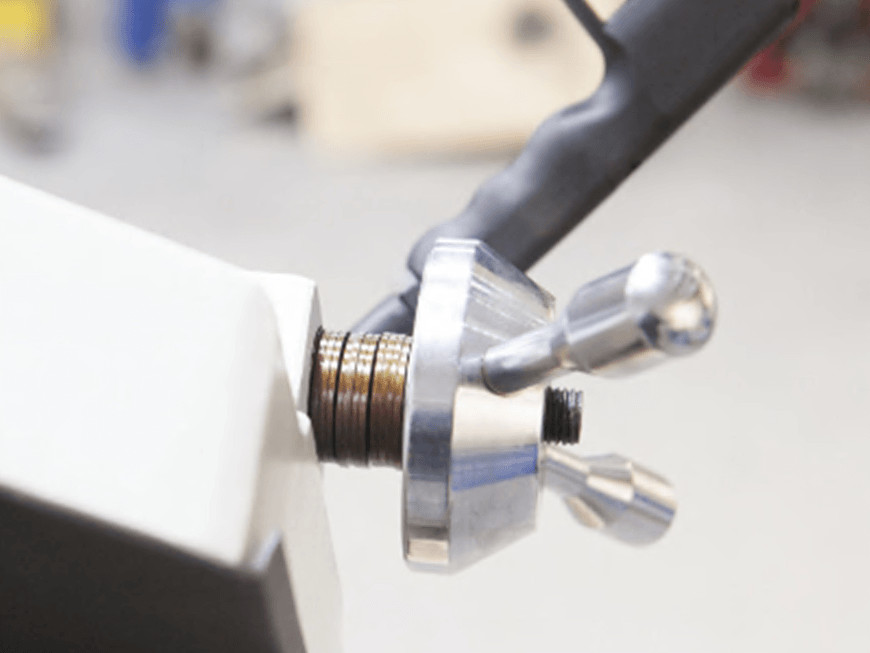

Маховик ручного натяжения ленты
|
|||
|
|

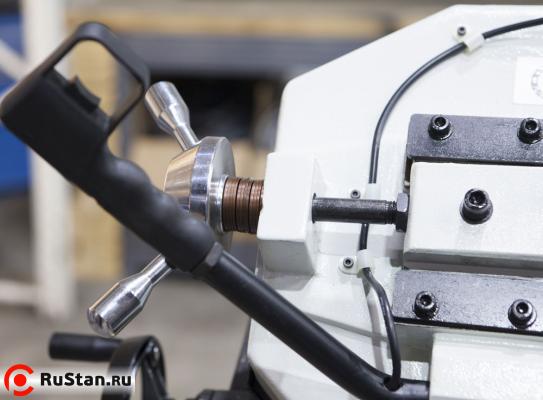

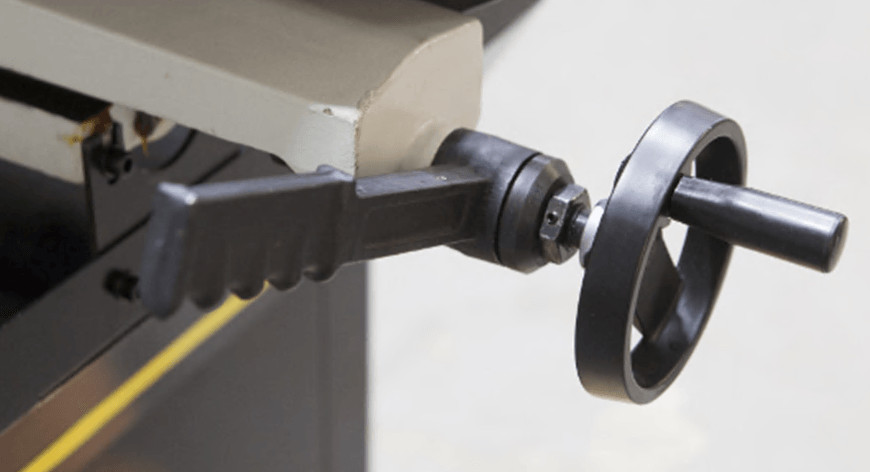

Маховик тисков и рычаг быстрой доводки
|
|||
 |

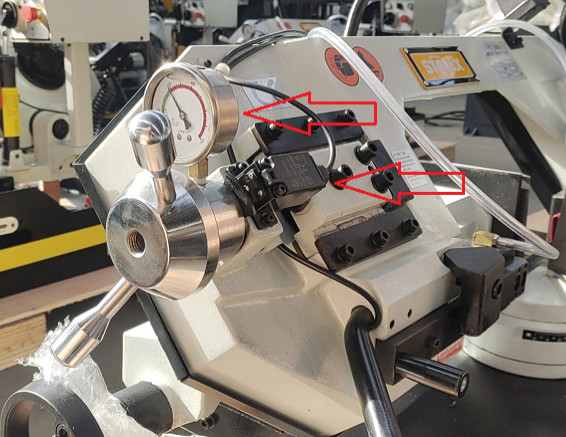

Датчик контроля натяжения полотна – тензометр Датчик остановки станка в случае обрыва полотна |
|||
 |

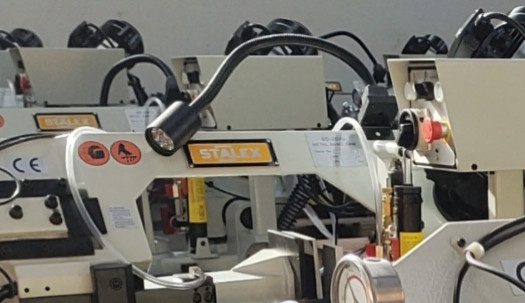

Лампа освещения |
|||
|
|

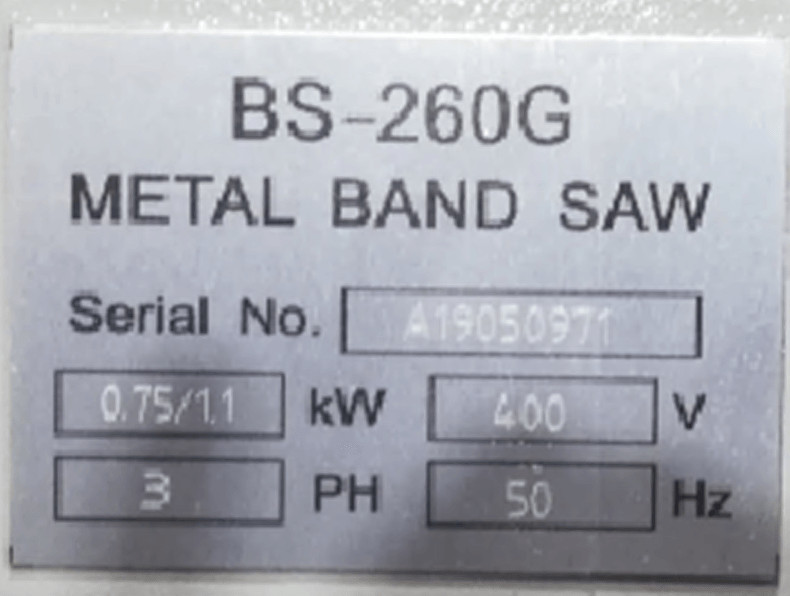

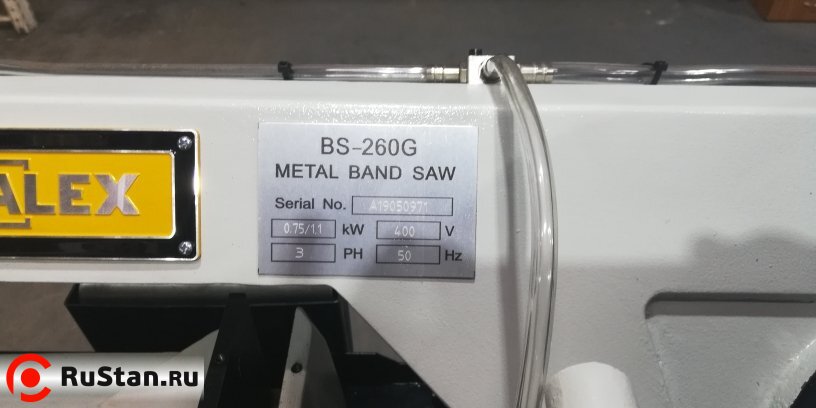

Шильдик станка |
|||
|
|

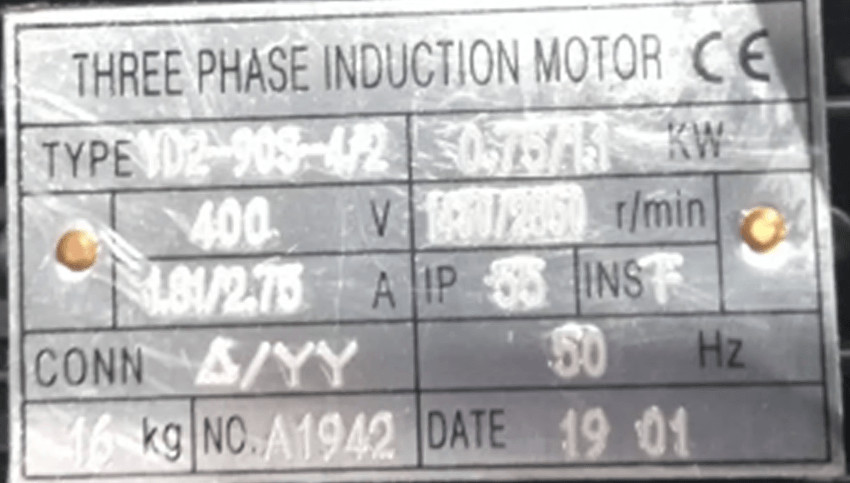

Шильдик двигателя |
|||
|
|

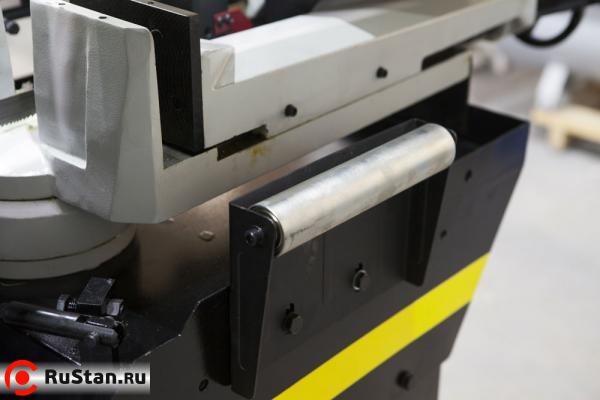

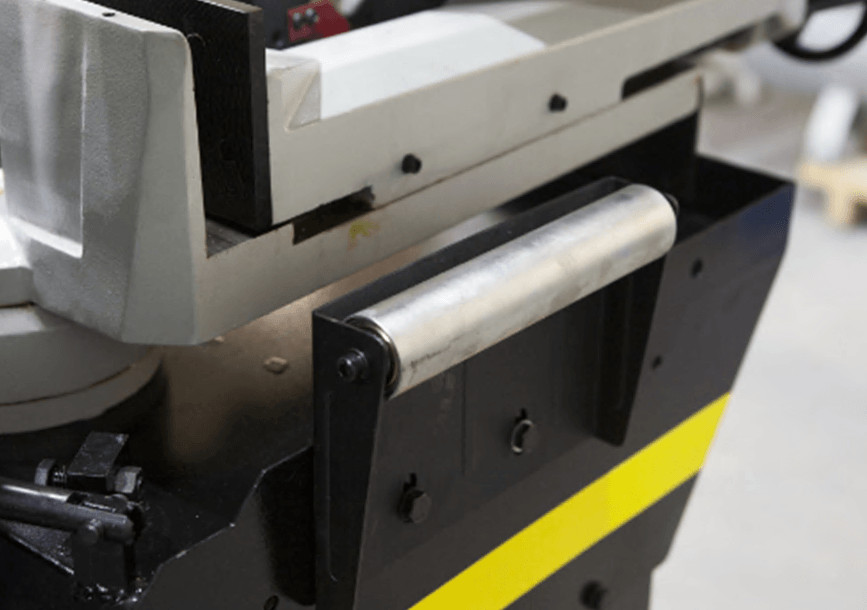

В стандартной комплектации ролик прямой, предназначен для подачи и перемещения заготовок к тискам. |
|||
|
|

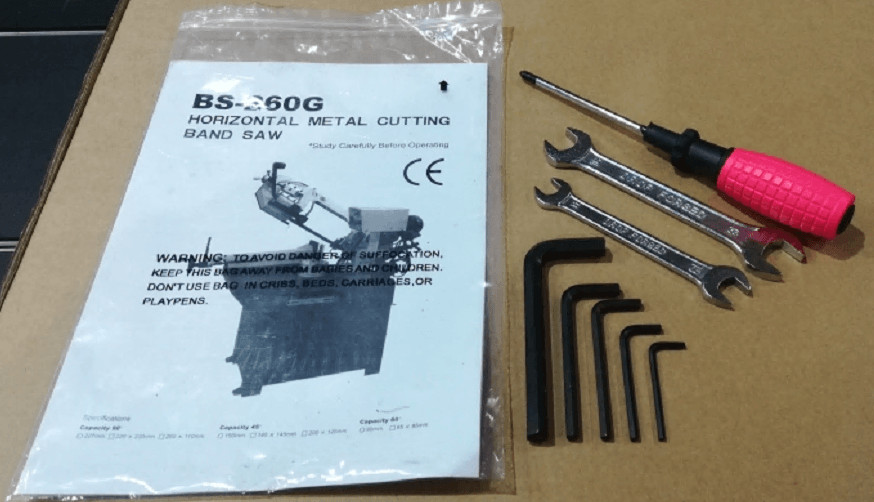

В комплекте со станком поставляется отвертка крестовая, два рожковых ключа, пять шестигранников. |
Технические характеристики ленточнопильный BS 260 G |
|
|---|---|
| Характеристика | Значение |
| Выходная мощность двухскоростного двигателя | 0,75/1,1 кВт. (3-х фазный) |
| Потребляемая мощность двухскоростного двигателя | 1/1,5 кВт. (3-х фазный) |
| Скорость резания (2 режима) | 36 – 72 м/мин |
| Привод | зубчатый |
| Рабочая зона | 90° |
| 227 | 150 |
| 210 | 140 |
| 230x190 | 150х125 |
| Размер полотна | 27х0,9х2455 мм. |
| Подача пильной рамы | собственный вес с гидрорегулировкой |
| Зажим заготовки | ручной (+ рычаг быстрой доводки) |
| Высота от пола до основания тисков | 900 мм |
| Лампа освещения | + |
| Датчик контроля натяжения полотна – тензометр | + |
| Датчик остановки станка в случае обрыва полотна | + |
| Размер упаковки | 1460х720х1100 мм |
| Масса нетто/брутто | 220/275 кг |
| Производство | Китай |
| Гарантия | 1 год |
Комплектация за дополнительную плату
