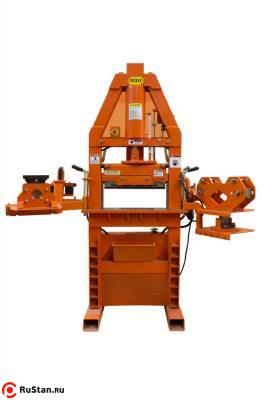

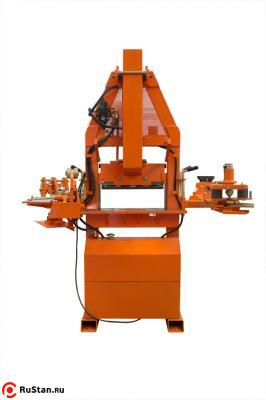

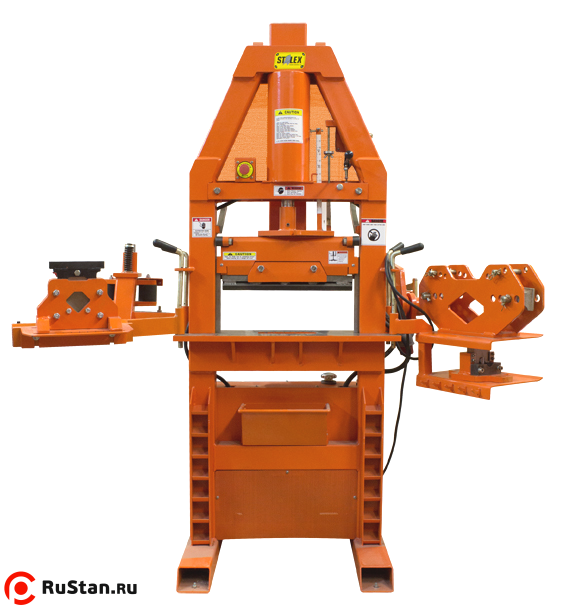

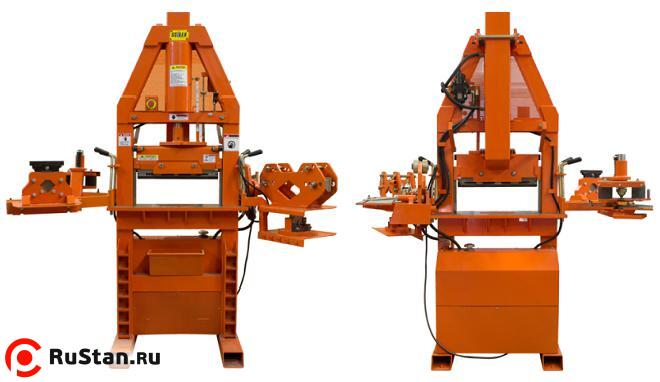

Металлообрабатывающий мастер-станок Stalex M42

Основой мастер-станка Stalex M42 является гидравлический пресс размещённый на осевой линий конструкции станка, усилие пресса составляет 42 тонны. Мастер-станок Stalex M42 обрабатывает материалы (резка, гибка, пробивка отверстий листа и полосы, резка уголка, резка профильной трубы, резка сегментов круглой трубы, гибка круглой трубы) давлением, опуская-нагнетая двухходовой цилиндр на узел станка.

Cтанок имеет 6 основных узлов и комплектов штампов для гибки листа и полосы, гибки круглых труб и пробивки отверстий.

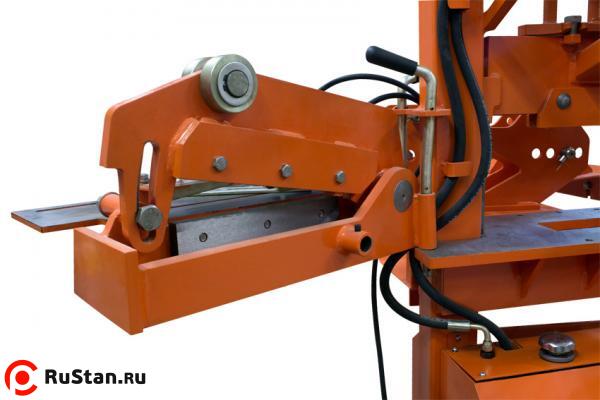

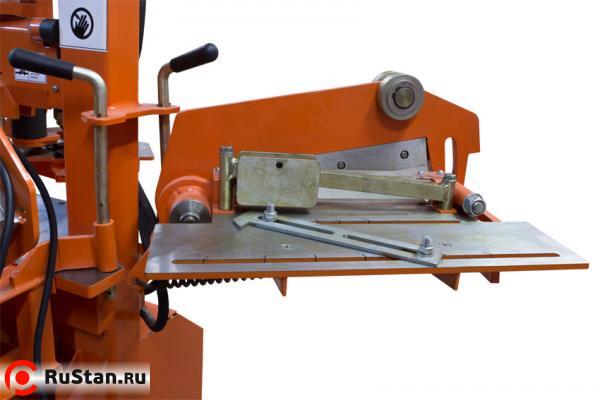

Резка листовой стали

• при длине резки 300 мм – макс. толщина реза 9,5 мм
• при длине резки 200 мм – макс. толщина реза 12,7 мм
• наличие смежной линейки на рабочем столе для фиксации листа для рубки под углом

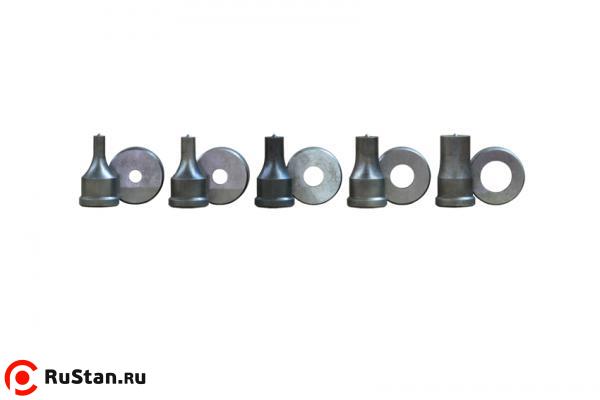

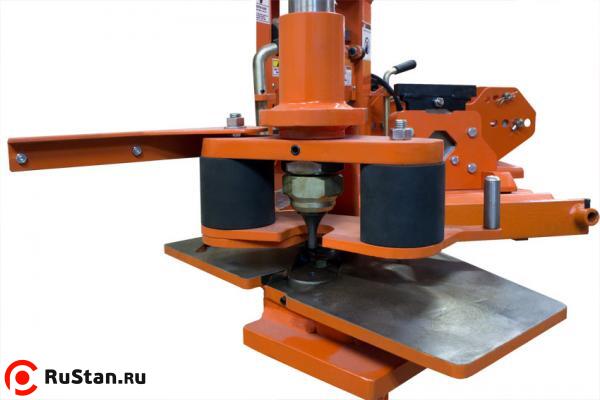

Пробивка отверстий

Узел перфорирования имеет 6 комплектов пробивки отверстий – Ø8; Ø10; Ø12; Ø16; Ø19; Ø25 мм пример:

• пробивка отверстий Ø25 мм при толщине до 9,5 мм
• пробивка отверстий Ø19 мм при толщине до 12,7 мм

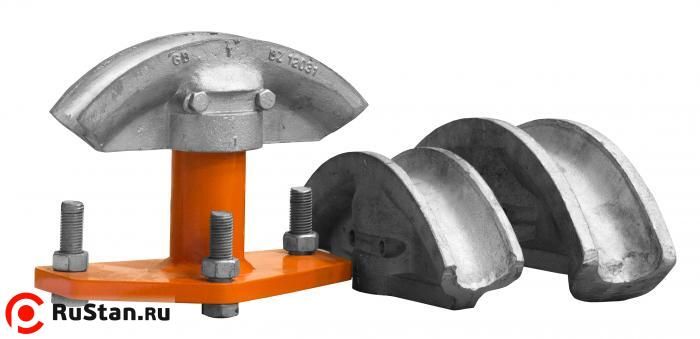

Гибка круглой трубы

Узел гибки круглой трубы продавливает заготовки при помощи гидравлического двухходового цилиндра с тремя сменными рабочими опорами. Помимо трёх рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.

Гибка труб круглого сечения:

• ½" (12,7 мм);
• ¾" (19,05 мм);
• 1" (25,4 мм);
• 1 ¼" (31,75 мм);
• 1 ½ (38,1 мм);
• 2" (50,8 мм)

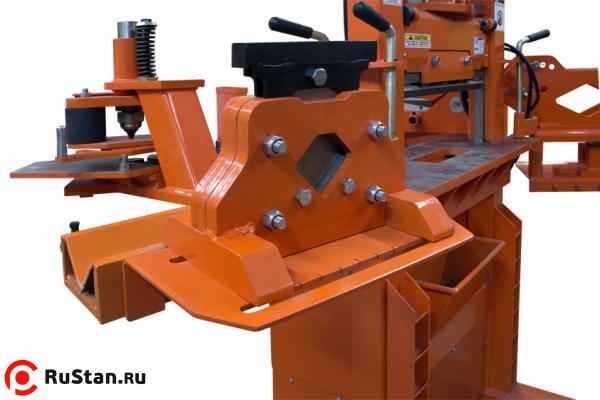

Резка профильной трубы

• Резка профильной трубы от 12 мм до 50 мм, толщина стенки до 4,75 мм

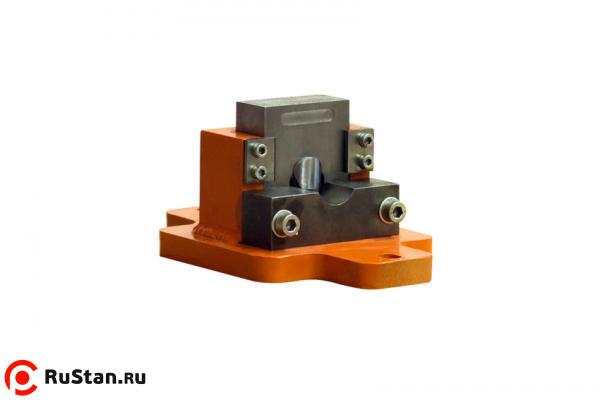

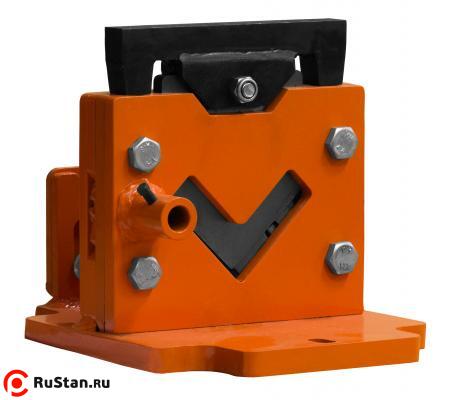

Резка уголка и резка сегментов круглой трубы

• Резка стального уголка до 75х75 мм, толщина стенки до 5 мм
• Вырубной пресс для труб до Ø 25,4 мм

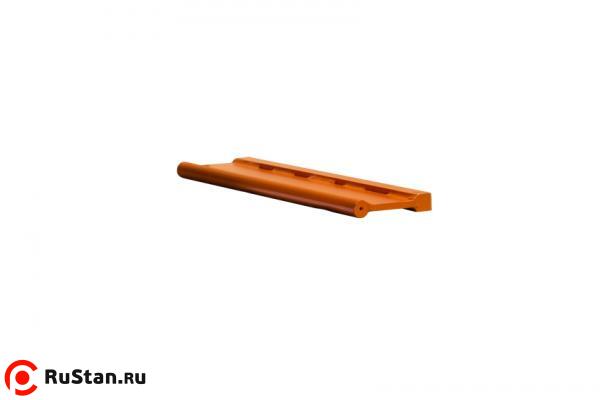

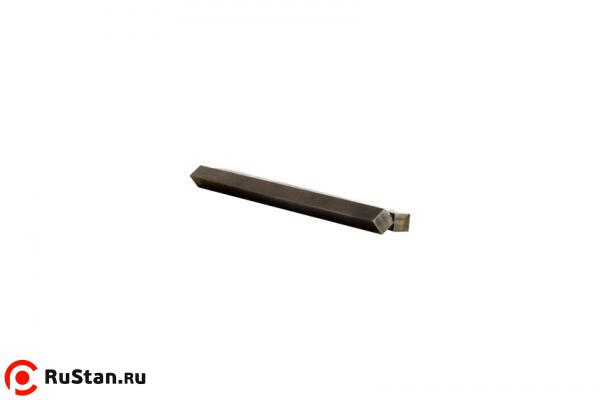

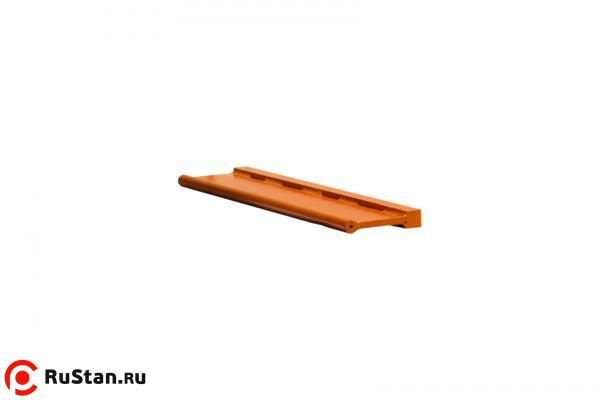

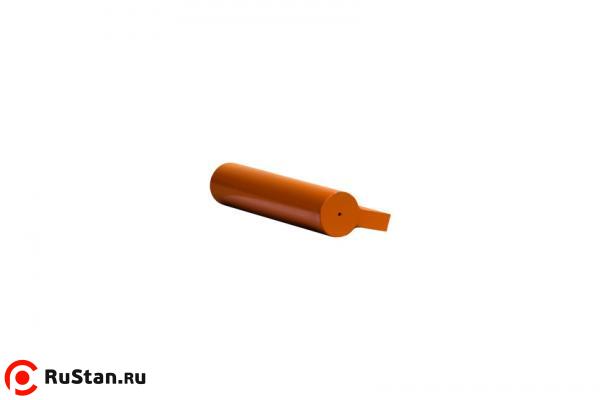

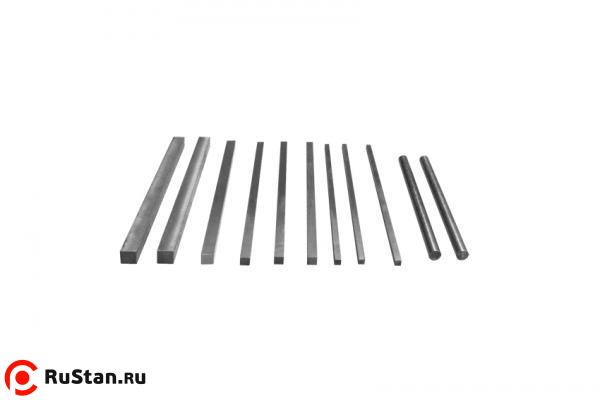

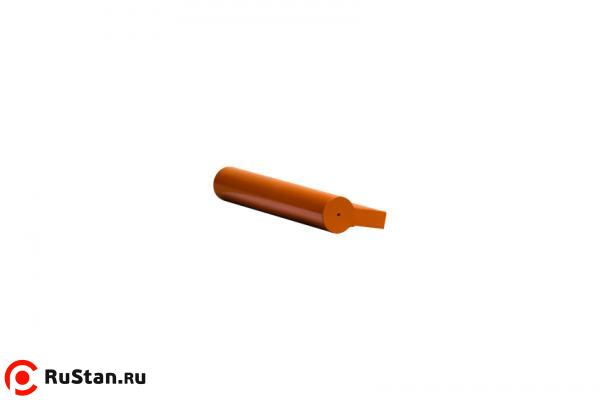

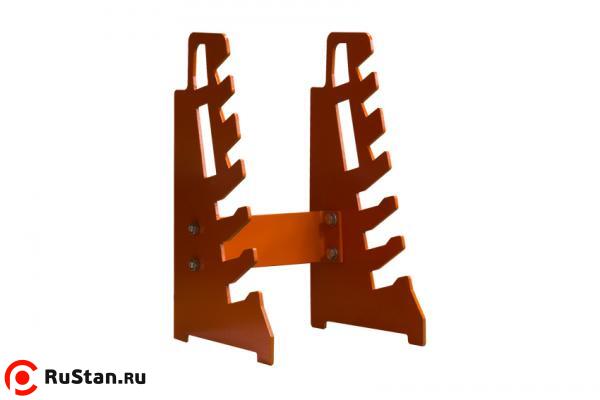

Гибка и штапмы для гибки

• Гибка листа - длина 500 мм, толщина до 20 мм
