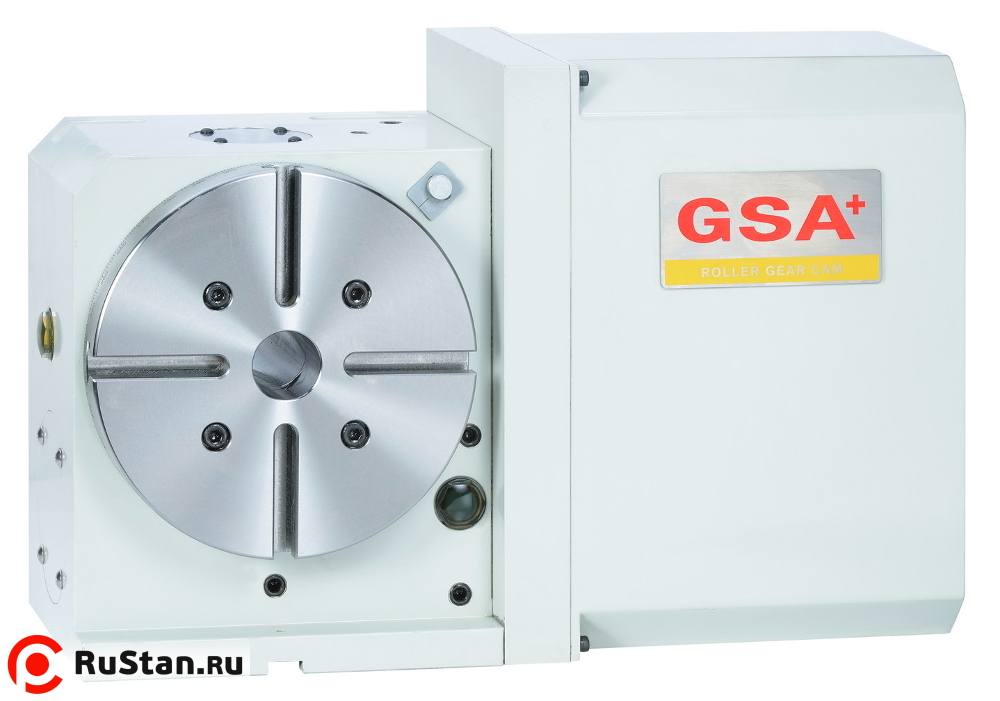

Одноосевой поворотный стол ЧПУ RCT-250R GSA+ для станков с роликовой передачей
Код товара:
40992
Нет в наличии
| Модель: |  |
RCT-250R |
| Производитель: |  |
GSA |
Технические характеристики RCT-250R | ||
|---|---|---|
| Параметр | Ед. изм. | Значение |
| Диаметр стола | мм | 250 |
| Высота центра в вертикальной позиции | мм | 185 |
| Высота стола в горизонтальной позиции | мм | 220 |
| Общая высота в вертикальной позиции | мм | 320 |
| Вес RCT-250R нетто | кг | 120 |
| Диаметр сквозного отверстия в шпинделе | мм | 70H7 / 70 |
| Ширина Т-образных пазов | мм | 12H7 |
| Ширина направляющего блока | мм | 18H7 |
| Серводвигатель MELDAS | HF-154T | |
| Серводвигатель FANUC | α4 i / 3000 | |
| Серводвигатель SIEMENS | 1FK7063 | |
| Серводвигатель HEIDENHAIN | QSY116E | |
| Передаточное число | 1:40 | |
| Минимальный инкремент | град | 0.001 |
| Max. частота вращения | об/мин | 50 |
| Усилие пневмозажима | кг*м | 45 |
| Усилие гидрозажима | кг*м | 90 |
| Точность позиционирования без энкодера | с | 20" |
| Повторяемость (Однонаправленный) | с | 4" |
| Повторяемость (Двунаправленный) | с | 8" |
| Max. момент вращения | кг*м | 60 |
| Максимальные нагрузки | |||
|---|---|---|---|
| Параметр | Схема | Ед. изм. | Значение |
| Максимальная вертикальная нагрузка |  | кг | W = 100 |
| Максимальная горизонтальная нагрузка |  | кг | W = 250 |
| Максимальное радиальное усилие |  | кг | F = 1400 |
| Максимальное радиальное усилие |  | кг*м | FxL = 150 |
| Максимальное радиальное усилие |  | кг*м | FxL = 100 |
