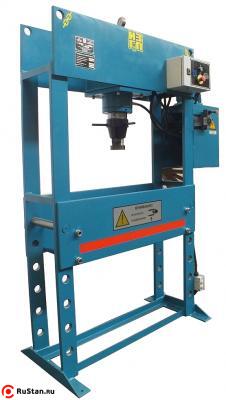

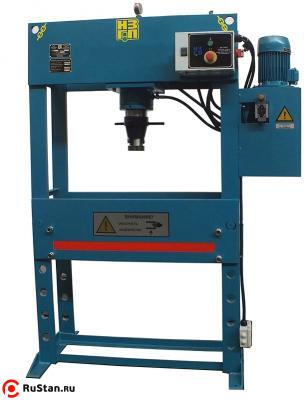

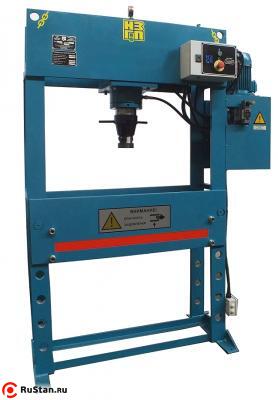

Гидравлический гаражный пресс У1671-40

Гаражный пресс гидравлический, мод. У1671-40 предназначен для выполнения работ по запрессовке, выпрессовке, правке и гибки термически необработанной стали и других материалов. Пресс применяется во всех отраслях промышленности и строительства.

Устройство пресса

Пресс представляет собой сварной каркас, на котором смонтированы все узлы. Стол регулируется по высоте, фиксация стола с помощью штырей. Гидроцилиндр закреплен с помощью 4-х болтов. Гидробак в сборе с насосной установкой крепится в верхней части станины. Насосная установка, гидрораспределитель и гидроцилиндр соединены между собой рукавами высокого давления.

Принцип работы пресса

При включенном насосе и нейтральном положении гидрораспределителя, масло из бака поступает в шестеренный насос и через распределитель возвращается в бак. При перемещении рукоятки гидрораспределителя вниз, масло нагнетается в верхнюю (поршневую)полость цилиндра, при этом поршень движется вниз (рабочий ход). Из штоковой полости цилиндра масло через гидрораспределитель сливается в бак.

При перемещении рукоятки гидрораспределителя вверх, масло из бака нагнетается в штоковую полость цилиндра, а из поршневой полости цилиндра масло через распределитель сливается в бак. Происходит ход поршня вверх. Для предотвращения выхода из строя гидравлической системы пресса предусмотрен предохранительный клапан, настроенный на максимальное давление 200 кгс/см2. Величина давления в системе контролируется по манометру. Величину выступающей части штока можно регулировать с помощью винтового наконечника.
