Ручной ленточнопильный станок TBH-170F

Ручной ленточнопильный станок TBH-170F по металлу служит для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Преимущества резки на ленточнопильном станке перед дисковыми отрезными станками

• Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм.
• Высокое качество поверхности реза.
• Малая ширина пропила (до 1,5 мм) экономит расход металла.
• Возможность резки пакетов заготовок.
• Низкая стоимость при сохранении высокого качества реза, недорогое обслуживание и эксплуатация.
• Чаще всего на ручных станках возможна резка заготовок под углом, углы резки регулируются до шестидесяти градусов.

Область применения

Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.

Заготовительные цеха в машиностроительной отрасли

Заготовительные цеха на листообрабатывающих предприятиях

Металлобазы

Получаемые изделия

Схема обработки

Отличительные особенности

• Станки TBH-170F позволяют делать распилы заготовок диаметром до 170 мм с ручным возвратом пильной рамы в первоначальное положение.
• Станки оборудованы дросселируемыми гидравлическими цилиндрами подач, которые позволяют автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
• Станок TBH-170F имеет поворот пильной рамы, что значительно упрощает процесс распила заготовок под углом.
• Регулировка скорости – коробка передач.
• Скорость пилы – 40, 80 м/мин.

Конструктивные особенности

Консольный тип конструкции - рама закреплена в одной точке

Подъем и опускание пильной рамы осуществляется в ручную оператором станка, для регулировки скорости опускания на раме установлен гидродемпфер. Регулировка скорости вращения – 3-х ступенчатый редуктор.

Механический упор для отмера заготовок с метрической линейкой

Поворотная пильная рама до 45° позволяет осуществлять распил заготовок под углом без перемещения заготовки

Система подачи СОЖ в зону резания

Стандартная комплектация

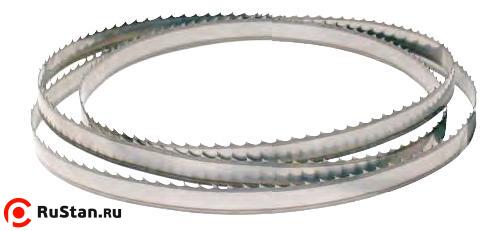

• Полотно ленточной пилы М42 – 1 шт.

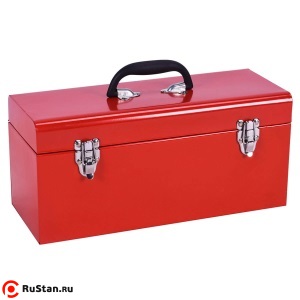

• Инструмент для обслуживания станка

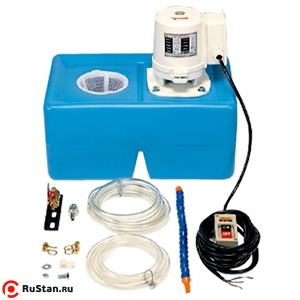

• Система подачи СОЖ
• Магнитный выключатель
• Механический упор с линейкой для отмера заготовок
• Система натяжения ленточного полотна с контролем по индикатору

Дополнительная комплектация

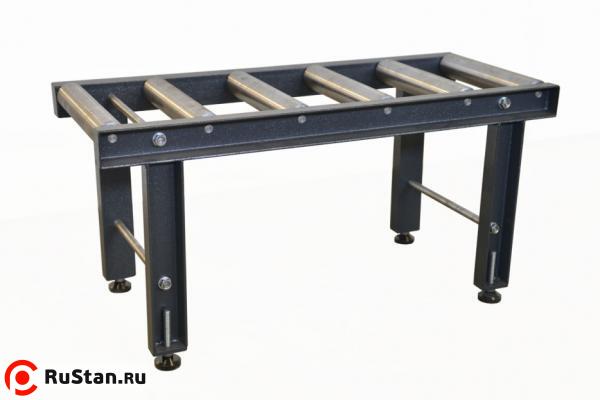

• Рольганги
