Одноосевой поворотный стол ЧПУ CNC-200RB GSA+ (заднее положение двигателя)
Код товара:
40942
Нет в наличии
| Модель: |  |
CNC-200RB |
| Производитель: |  |
GSA |
Заднее расположение двигателя обеспечивает компактность стола. Предназначены в первую очередь для малогабаритных вертикальных ОЦ и сверлильных центров.

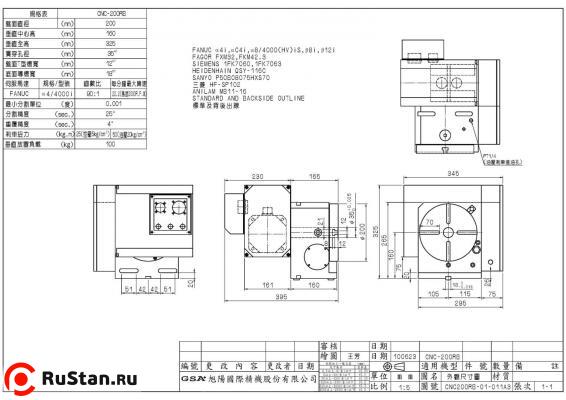

Технические характеристики CNC-200RB GSA+ | ||
|---|---|---|
| Параметр | Ед. изм. | Значение |
| Диаметр | мм | 200 |
| Высота центров при вертикальной установке | мм | 160 |
| Общая высота при вертикальной установке | мм | 325 |
| Вес CNC-200RB нетто (без двигателя) | кг | 84 |
| Центральное отверстие | мм | 35H7 |
| Ширина Т-пазов | мм | 12H7 |
| Ширина направляющего сухаря | мм | 18H7 |
| Сервомотор Meldas | НF-104T | |
| Сервомотор Fanuc | a4i | |
| Сервомотор Siemens | 1FK7060 | |
| Сервомотор Heidenhein | QSY116C | |
| Передаточное число | 1:90 | |
| Минимальный угол | град | 0,001 |
| Максимальные обороты | об/мин | 22,2 |
| Усилие пневмозажима | кг*м | 25 |
| Усилие гидрозажима | кг*м | 50 |
| Класс точности позиционирования | 20” | |
| Повторяемость (Однонаправленный) | с | ±4” |
| Повторяемость (Двунаправленный) | с | ±8” |
| Макс. усилие резания | кг*м | 23 |
| Максимальные нагрузки | |||
|---|---|---|---|
| Параметр | Схема | Ед. изм. | Значение |
| Максимальная вертикальная нагрузка |  | кг | W = 125 |
| Максимальная горизонтальная нагрузка |  | кг | W = 250 |
| Максимальное радиальное усилие |  | кг | F = 1100 |
| Максимальное радиальное усилие |  | кг*м | FxL = 50 |
| Максимальное радиальное усилие |  | кг*м | FxL = 100 |
